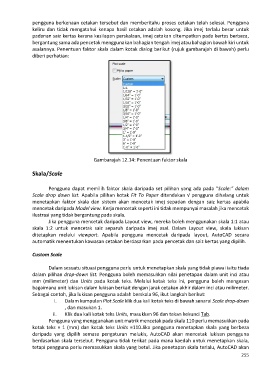

Page 267 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

pengguna berkenaan cetakan tersebut dan memberitahu proses cetakan telah selesai. Pengguna
keliru dan tidak mengatahui kenapa hasil cetakan adalah kosong. Jika imej terlalu besar untuk
padanan saiz kertas kerana kesilapan perskalaan, imej cetakan ditempatkan pada kertas berbeza,
bergantung sama ada pencetak menggunakan bahagian tengah imej atau bahagian bawah kiri untuk
asalannya. Penentuan faktor skala dalam kotak dialog berikut (rujuk gambarajah di bawah) perlu
diberi perhatian:

Gambarajah 12.14: Penentuan faktor skala

Skala/Scale

Pengguna dapat memilih faktor skala daripada set pilihan yang ada pada “Scale:” dalam
Scale drop down list. Apabila pilihan kotak Fit To Paper ditandakan √ pengguna dihalang untuk
menetapkan faktor skala dan sistem akan mencetak imej sepadan dengan saiz kertas apabila
mencetak daripada Model view. Kerja mencetak seperti ini tidak mempunyai masalah jika mencetak
ilustrasi yang tidak bergantung pada skala.
Jika pengguna mencetak daripada Layout view, mereka boleh menggunakan skala 1:1 atau
skala 1:2 untuk mencetak saiz separuh daripada imej asal. Dalam Layout view, skala lukisan
ditetapkan melalui viewport. Apabila pengguna mencetak daripada layout, AutoCAD secara
automatik menentukan kawasan cetakan berdasarkan pada pencetak dan saiz kertas yang dipilih.

Custom Scale

Dalam sesuatu situasi pengguna perlu untuk menetapkan skala yang tidak piawai iaitu tiada
dalam pilihan drop-down list. Pengguna boleh memasukkan nilai penetapan dalam unit inci atau
mm (milimeter) dan Units pada kotak teks. Melalui kotak teks ini, pengguna boleh mengesan
bagaimana unit lukisan dalam lukisan berkait dengan jarak cetakan akhir dalam inci atau milimeter.
Sebagai contoh, jika lukisan pengguna adalah berskala 96, ikut langkah berikut:
i. Dalam kumpulan Plot Scale klik dua kali kotak teks di bawah senarai Scale drop-down
, dan masukan 1.
ii. Klik dua kali kotak teks Units, masukkan 96 dan tekan kekunci Tab.
Pengguna yang menggunakan unit matrik mencetak pada skala 110 perlu memasukkan pada
kotak teks = 1 (mm) dan kotak teks Units =110.Jika pengguna menetapkan skala yang berbeza
daripada yang dipilih semasa pengaturan melukis, AutoCAD akan mencetak lukisan pengguna
berdasarkan skala tersebut. Pengguna tidak terikat pada mana kaedah untuk menetapkan skala,
tetapi pengguna perlu memasukkan skala yang betul. Jika penetapan skala terlalu, AutoCAD akan
