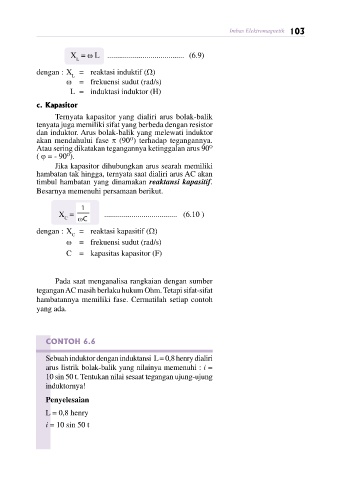

Imbas Elektromagnetik 103

X = ω L ....................................... (6.9)
L
dengan : X = reaktasi induktif (Ω)
L
ω = frekuensi sudut (rad/s)
L = induktasi induktor (H)

c. Kapasitor
Ternyata kapasitor yang dialiri arus bolak-balik
tenyata juga memiliki sifat yang berbeda dengan resistor
dan induktor. Arus bolak-balik yang melewati induktor
akan mendahului fase π (90 ) terhadap tegangannya.
O
Atau sering dikatakan tegangannya ketinggalan arus 90
O
( ϕ = - 90 ).
O
Jika kapasitor dihubungkan arus searah memiliki
hambatan tak hingga, ternyata saat dialiri arus AC akan
timbul hambatan yang dinamakan reaktansi kapasitif.
Besarnya memenuhi persamaan berikut.

X = ..................................... (6.10 )
C
dengan : X = reaktasi kapasitif (Ω)
C
ω = frekuensi sudut (rad/s)
C = kapasitas kapasitor (F)

Pada saat menganalisa rangkaian dengan sumber
tegangan AC masih berlaku hukum Ohm. Tetapi sifat-sifat
hambatannya memiliki fase. Cermatilah setiap contoh
yang ada.

CONTOH 6.6

Sebuah induktor dengan induktansi L = 0,8 henry dialiri
arus listrik bolak-balik yang nilainya memenuhi : i =
10 sin 50 t. Tentukan nilai sesaat tegangan ujung-ujung
induktornya!

Penyelesaian

L = 0,8 henry
i = 10 sin 50 t
