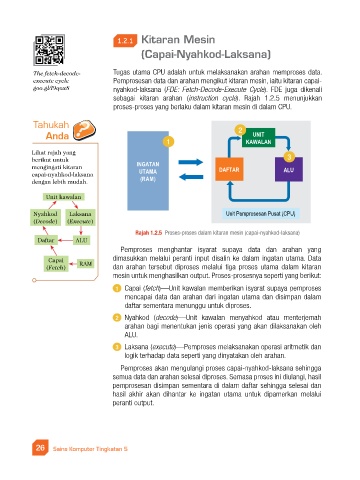

1.2.1 Kitaran Mesin
(Capai-Nyahkod-Laksana)

The fetch-decode- Tugas utama CPU adalah untuk melaksanakan arahan memproses data.
execute cycle Pemprosesan data dan arahan mengikut kitaran mesin, iaitu kitaran capai-
goo.gl/I9qox8 nyahkod-laksana (FDE: Fetch-Decode-Execute Cycle). FDE juga dikenali
sebagai kitaran arahan (instruction cycle). Rajah 1.2.5 menunjukkan
proses-proses yang berlaku dalam kitaran mesin di dalam CPU.

Tahukah
Anda 2 UNIT
1 KAwALAN

Lihat rajah yang
berikut untuk 3
mengingati kitaran INGATAN DAfTAR ALU
capai-nyahkod-laksana UTAMA
dengan lebih mudah. (RAM)

Unit kawalan

Nyahkod Laksana Unit Pemprosesan Pusat (CPU)
(Decode) (Execute)
Rajah 1.2.5 Proses-proses dalam kitaran mesin (capai-nyahkod-laksana)
Daftar ALU
Pemproses menghantar isyarat supaya data dan arahan yang
Capai RAM dimasukkan melalui peranti input disalin ke dalam ingatan utama. Data
(Fetch) dan arahan tersebut diproses melalui tiga proses utama dalam kitaran
mesin untuk menghasilkan output. Proses-prosesnya seperti yang berikut:

1 Capai (fetch)—Unit kawalan memberikan isyarat supaya pemproses
mencapai data dan arahan dari ingatan utama dan disimpan dalam
daftar sementara menunggu untuk diproses.
2 Nyahkod (decode)—Unit kawalan menyahkod atau menterjemah
arahan bagi menentukan jenis operasi yang akan dilaksanakan oleh
ALU.
3 Laksana (execute)—Pemproses melaksanakan operasi aritmetik dan
logik terhadap data seperti yang dinyatakan oleh arahan.

Pemproses akan mengulangi proses capai-nyahkod-laksana sehingga
semua data dan arahan selesai diproses. Semasa proses ini diulangi, hasil
pemprosesan disimpan sementara di dalam daftar sehingga selesai dan
hasil akhir akan dihantar ke ingatan utama untuk dipamerkan melalui
peranti output.
