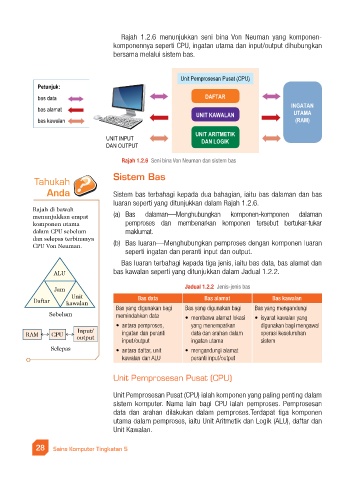

Rajah 1.2.6 menunjukkan seni bina Von Neuman yang komponen-
komponennya seperti CPU, ingatan utama dan input/output dihubungkan
bersama melalui sistem bas.

Unit Pemprosesan Pusat (CPU)
Petunjuk:
bas data DAfTAR
INGATAN
bas alamat
UNIT KAwALAN UTAMA
bas kawalan (RAM)
UNIT ARITMETIK
UNIT INPUT DAN LOGIK
DAN OUTPUT

Rajah 1.2.6 Seni bina Von Neuman dan sistem bas

Tahukah Sistem Bas

Anda Sistem bas terbahagi kepada dua bahagian, iaitu bas dalaman dan bas
luaran seperti yang ditunjukkan dalam Rajah 1.2.6.
Rajah di bawah
menunjukkan empat (a) Bas dalaman—Menghubungkan komponen-komponen dalaman
komponen utama pemproses dan membenarkan komponen tersebut bertukar-tukar
dalam CPU sebelum maklumat.
dan selepas terbinanya
CPU Von Neuman. (b) Bas luaran—Menghubungkan pemproses dengan komponen luaran
seperti ingatan dan peranti input dan output.
Bas luaran terbahagi kepada tiga jenis, iaitu bas data, bas alamat dan
ALU bas kawalan seperti yang ditunjukkan dalam Jadual 1.2.2.

Jam Jadual 1.2.2 Jenis-jenis bas
Unit Bas data Bas alamat Bas kawalan
Daftar kawalan
Bas yang digunakan bagi Bas yang digunakan bagi Bas yang mengandungi
Sebelum memindahkan data • membawa alamat lokasi • isyarat kawalan yang
• antara pemproses, yang menempatkan digunakan bagi mengawal
Input/
RAM CPU ingatan dan peranti data dan arahan dalam operasi keseluruhan
output
input/output ingatan utama sistem
Selepas • antara daftar, unit • mengandungi alamat
kawalan dan ALU peranti input/output

Unit Pemprosesan Pusat (CPU)

Unit Pemprosesan Pusat (CPU) ialah komponen yang paling penting dalam
sistem komputer. Nama lain bagi CPU ialah pemproses. Pemprosesan
data dan arahan dilakukan dalam pemproses.Terdapat tiga komponen
utama dalam pemproses, iaitu Unit Aritmetik dan Logik (ALU), daftar dan
Unit Kawalan.
