16.4 DISEÑO DE UNA BICICLETA DE MONTAÑA 439

w

h
x

y F
a) b)

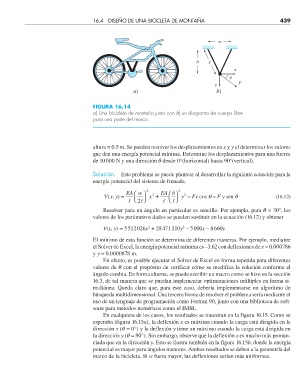

FIGURA 16.14
a) Una bicicleta de montaña junto con b) un diagrama de cuerpo libre
para una parte del marco.

altura = 0.5 m. Se pueden resolver los desplazamientos en x y y al determinar los valores
que den una energía potencial mínima. Determine los desplazamientos para una fuerza
de 10 000 N y una dirección q desde 0°(horizontal) hasta 90°(vertical).

Solución. Este problema se puede plantear al desarrollar la siguiente ecuación para la
energía potencial del sistema de frenado,
⎛
Vx y(, ) = EA ⎛ w ⎞ 2 x + EA h ⎞ 2 y – Fx cos –θ F y sen θ (16.12)
2
2
⎝ 2 ⎠ ⎝ ⎠
Resolver para un ángulo en particular es sencillo. Por ejemplo, para q = 30°, los
valores de los parámetros dados se pueden sustituir en la ecuación (16.12) y obtener
2
2
V(x, y) = 5 512 026x + 28 471 210y – 5 000x – 8 660y
El mínimo de esta función se determina de diferentes maneras. Por ejemplo, mediante
el Solver de Excel, la energía potencial mínima es –3.62 con deflexiones de x = 0.000786
y y = 0.0000878 m.
En efecto, es posible ejecutar el Solver de Excel en forma repetida para diferentes
valores de q con el propósito de verificar cómo se modifica la solución conforme el
ángulo cambia. En forma alterna, se puede escribir un macro como se hizo en la sección
16.3, de tal manera que se puedan implementar optimizaciones múltiples en forma si-
multánea. Queda claro que, para este caso, debería implementarse un algoritmo de
búsqueda multidimensional. Una tercera forma de resolver el problema sería mediante el
uso de un lenguaje de programación como Fortran 90, junto con una biblioteca de soft-
ware para métodos numéricos como el IMSL.
En cualquiera de los casos, los resultados se muestran en la figura 16.15. Como se
esperaba (figura 16.15a), la deflexión x es máxima cuando la carga está dirigida en la
dirección x (q = 0°) y la deflexión y tiene un máximo cuando la carga está dirigida en
la dirección y (q = 90°). Sin embargo, observe que la deflexión x es mucho más pronun-
ciada que en la dirección y. Esto se ilustra también en la figura 16.15b, donde la energía
potencial es mayor para ángulos menores. Ambos resultados se deben a la geometría del
marco de la bicicleta. Si w fuera mayor, las deflexiones serían más uniformes.
