Page 215 - BUKU TEKS SK T4

Rekod sekolah Nama Sekolah
SMK Adela

Rekod kelas Kelas Kelas Kelas
4 Amanah 4 Bakti 4 Cerdas

Rekod murid Rekod guru

ID murid # Nama Tarikh Lahir Alamat ID guru # Nama Tarikh Lahir Alamat
123/16 Izati bt Ahmad 04 Mei 2000 PJ 1144 Lim Chai Hoon 10 Ogos 1986 PJ
124/16 Nicol Devi 27 Apr2000 Damansara

ID murid# Kod Subjek Rekod
123/16 FZ1 pendaftaran
123/16 MT1
124/16 FZ1
124/16 MT1
Kod Subjek # Subjek Aliran
FZ1 Fizik Sains Tulen
MT1 Matematik Sains Tulen Rekod subjek
Tambahan

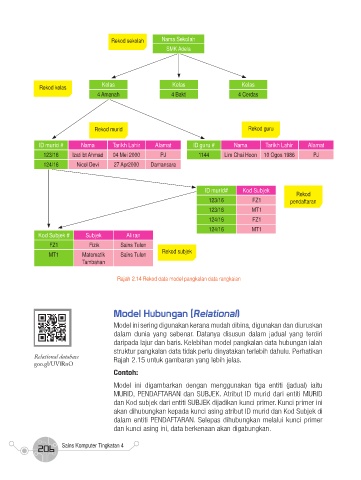

Rajah 2.14 Rekod data model pangkalan data rangkaian

Model Hubungan (Relational)

Model ini sering digunakan kerana mudah dibina, digunakan dan diuruskan
dalam dunia yang sebenar. Datanya disusun dalam jadual yang terdiri
daripada lajur dan baris. Kelebihan model pangkalan data hubungan ialah
struktur pangkalan data tidak perlu dinyatakan terlebih dahulu. Perhatikan
Relational database Rajah 2.15 untuk gambaran yang lebih jelas.
goo.gl/UVlRnO
Contoh:
Model ini digambarkan dengan menggunakan tiga entiti (jadual) iaitu
MURID, PENDAFTARAN dan SUBJEK. Atribut ID murid dari entiti MURID
dan Kod subjek dari entiti SUBJEK dijadikan kunci primer. Kunci primer ini
akan dihubungkan kepada kunci asing atribut ID murid dan Kod Subjek di
dalam entiti PENDAFTARAN. Selepas dihubungkan melalui kunci primer
dan kunci asing ini, data berkenaan akan digabungkan.

Sains Komputer Tingkatan 4
206
