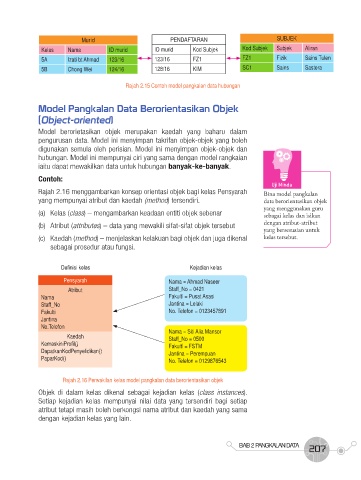

Page 216 - BUKU TEKS SK T4

Murid PENDAFTARAN SUBJEK
Kelas Nama ID murid ID murid Kod Subjek Kod Subjek Subjek Aliran
5A Izati bt Ahmad 123/16 123/16 FZ1 FZ1 Fizik Sains Tulen
5B Chong Wei 124/16 128/16 KIM SC1 Sains Sastera

Rajah 2.15 Contoh model pangkalan data hubungan

Model Pangkalan Data Berorientasikan Objek
(Object-oriented)
Model berorietasikan objek merupakan kaedah yang baharu dalam
pengurusan data. Model ini menyimpan takrifan objek-objek yang boleh
digunakan semula oleh perisian. Model ini menyimpan objek-objek dan
hubungan. Model ini mempunyai ciri yang sama dengan model rangkaian
iaitu dapat mewakilkan data untuk hubungan banyak-ke-banyak.
Contoh:
Uji Minda
Rajah 2.16 menggambarkan konsep orientasi objek bagi kelas Pensyarah Bina model pangkalan
yang mempunyai atribut dan kaedah (method) tersendiri. data berorientasikan objek
yang menggunakan guru
(a) Kelas (class) – mengambarkan keadaan entiti objek sebenar
sebagai kelas dan isikan
(b) Atribut (attributes) – data yang mewakili sifat-sifat objek tersebut dengan atribut-atribut
yang bersesuaian untuk
(c) Kaedah (method) – menjelaskan kelakuan bagi objek dan juga dikenal kelas tersebut.
sebagai prosedur atau fungsi.

Definisi kelas Kejadian kelas
Pensyarah Nama = Ahmad Naseer
Atribut Staff_No = 0421
Nama Fakulti = Pusat Asasi
Staff_No Jantina = Lelaki
Fakulti No. Telefon = 0123457891
Jantina
No.Telefon Nama = Siti Alia Mansor
Kaedah Staff_No = 0500
KemaskiniProfil() Fakulti = FSTM
DapatkanKodPenyelidikan() Jantina = Perempuan
PaparKod() No. Telefon = 0129876543

Rajah 2.16 Perwakilan kelas model pangkalan data berorientasikan objek
Objek di dalam kelas dikenal sebagai kejadian kelas (class instances).
Setiap kejadian kelas mempunyai nilai data yang tersendiri bagi setiap
atribut tetapi masih boleh berkongsi nama atribut dan kaedah yang sama
dengan kejadian kelas yang lain.

BAB 2 PANGKALAN DATA
207
