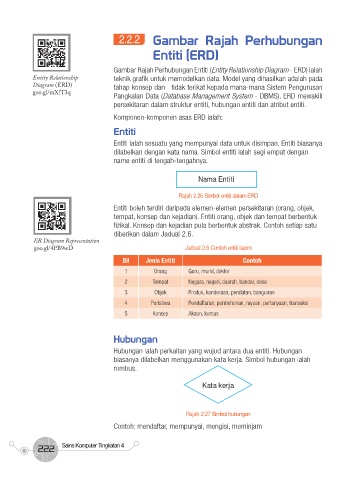

2.2.2 Gambar Rajah Perhubungan

Entiti (ERD)

Gambar Rajah Perhubungan Entiti (Entity Relationship Diagram - ERD) ialah
Entity Relationship teknik grafik untuk memodelkan data. Model yang dihasilkan adalah pada
Diagram (ERD) tahap konsep dan tidak terikat kepada mana-mana Sistem Pengurusan
goo.gl/mXfT3q
Pangkalan Data (Database Management System - DBMS). ERD mewakili
persekitaran dalam struktur entiti, hubungan entiti dan atribut entiti.
Komponen-komponen asas ERD ialah:
Entiti

Entiti ialah sesuatu yang mempunyai data untuk disimpan. Entiti biasanya
dilabelkan dengan kata nama. Simbol entiti ialah segi empat dengan
name entiti di tengah-tengahnya.

Nama Entiti

Rajah 2.26 Simbol entiti dalam ERD

Entiti boleh terdiri daripada elemen-elemen persekitaran (orang, objek,
tempat, konsep dan kejadian). Entiti orang, objek dan tempat berbentuk
fizikal. Konsep dan kejadian pula berbentuk abstrak. Contoh setiap satu
diberikan dalam Jadual 2.6.
ER Diagram Representation
goo.gl/4PB9wD Jadual 2.6 Contoh entiti lazim
Bil Jenis Entiti Contoh
1 Orang Guru, murid, doktor
2 Tempat Negara, negeri, daerah, bandar, desa
3 Objek Produk, kenderaan, peralatan, bangunan
4 Peristiwa Pendaftaran, permohonan, rayuan, pertanyaan, transaksi
5 Konsep Akaun, kursus

Hubungan

Hubungan ialah perkaitan yang wujud antara dua entiti. Hubungan
biasanya dilabelkan menggunakan kata kerja. Simbol hubungan ialah
rombus.

Kata kerja

Rajah 2.27 Simbol hubungan

Contoh: mendaftar, mempunyai, mengisi, meminjam

Sains Komputer Tingkatan 4
222
