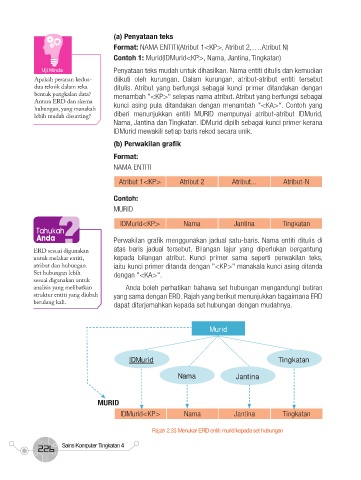

(a) Penyataan teks
Format: NAMA ENTITI(Atribut 1<KP>, Atribut 2,….Atribut N)
Contoh 1: Murid(IDMurid<KP>, Nama, Jantina, Tingkatan)
Uji Minda Penyataan teks mudah untuk dihasilkan. Nama entiti ditulis dan kemudian
Apakah peranan kedua- diikuti oleh kurungan. Dalam kurungan, atribut-atribut entiti tersebut
dua teknik dalam reka ditulis. Atribut yang berfungsi sebagai kunci primer ditandakan dengan
bentuk pangkalan data? menambah "<KP>" selepas nama atribut. Atribut yang berfungsi sebagai
Antara ERD dan skema kunci asing pula ditandakan dengan menambah "<KA>". Contoh yang
hubungan, yang manakah
lebih mudah disunting? diberi menunjukkan entiti MURID mempunyai atribut-atribut IDMurid,
Nama, Jantina dan Tingkatan. IDMurid dipilh sebagai kunci primer kerana
IDMurid mewakili setiap baris rekod secara unik.

(b) Perwakilan grafik
Format:
NAMA ENTITI

Atribut 1<KP> Atribut 2 Atribut... Atribut-N

Contoh:
MURID
? IDMurid<KP> Nama Jantina Tingkatan

Tahukah
Anda Perwakilan grafik menggunakan jadual satu-baris. Nama entiti ditulis di
atas baris jadual tersebut. Bilangan lajur yang diperlukan bergantung
ERD sesuai digunakan
untuk melakar entiti, kepada bilangan atribut. Kunci primer sama seperti perwakilan teks,
atribut dan hubungan. iaitu kunci primer ditanda dengan "<KP>" manakala kunci asing ditanda
Set hubungan lebih dengan "<KA>".
sesuai digunakan untuk
analisis yang melibatkan Anda boleh perhatikan bahawa set hubungan mengandungi butiran
struktur entiti yang diubah yang sama dengan ERD. Rajah yang berikut menunjukkan bagaimana ERD
berulang kali. dapat diterjemahkan kepada set hubungan dengan mudahnya.

Murid

IDMurid Tingkatan

Nama Jantina

MURID
IDMurid<KP> Nama Jantina Tingkatan

Rajah 2.33 Menukar ERD entiti murid kepada set hubungan
