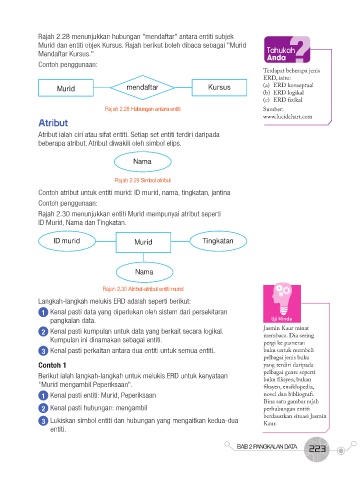

Rajah 2.28 menunjukkan hubungan "mendaftar" antara entiti subjek
Murid dan entiti objek Kursus. Rajah berikut boleh dibaca sebagai "Murid ?
Mendaftar Kursus." Tahukah
Anda
Contoh penggunaan:
Terdapat beberapa jenis
ERD, iaitu:
Murid mendaftar Kursus (a) ERD konseptual
(b) ERD logikal
(c) ERD fizikal
Rajah 2.28 Hubungan antara entiti Sumber:
www.lucidchart.com
Atribut
Atribut ialah ciri atau sifat entiti. Setiap set entiti terdiri daripada
beberapa atribut. Atribut diwakili oleh simbol elips.

Nama

Rajah 2.29 Simbol atribut
Contoh atribut untuk entiti murid: ID murid, nama, tingkatan, jantina
Contoh penggunaan:
Rajah 2.30 menunjukkan entiti Murid mempunyai atribut seperti
ID Murid, Nama dan Tingkatan.

ID murid Murid Tingkatan

Nama

Rajah 2.30 Atribut-atribut entiti murid
Langkah-langkah melukis ERD adalah seperti berikut:
1 Kenal pasti data yang diperlukan oleh sistem dari persekitaran
pangkalan data. Uji Minda
2 Kenal pasti kumpulan untuk data yang berkait secara logikal. Jasmin Kaur minat
Kumpulan ini dinamakan sebagai entiti. membaca. Dia sering
pergi ke pameran
3 Kenal pasti perkaitan antara dua entiti untuk semua entiti. buku untuk membeli
pelbagai jenis buku
Contoh 1 yang terdiri daripada
Berikut ialah langkah-langkah untuk melukis ERD untuk kenyataan pelbagai genre seperti
"Murid mengambil Peperiksaan". buku fiksyen, bukan
fiksyen, ensiklopedia,
1 Kenal pasti entiti: Murid, Peperiksaan novel dan bibliografi.
Bina satu gambar rajah
2 Kenal pasti hubungan: mengambil perhubungan entiti
3 Lukiskan simbol entiti dan hubungan yang mengaitkan kedua-dua berdasarkan situasi Jasmin
Kaur.
entiti.
