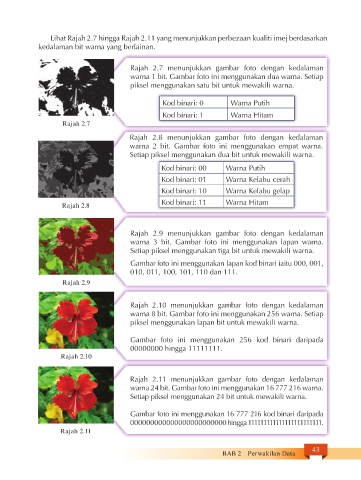

Page 52 - BUKU TEKS ASK T1

Lihat Rajah 2.7 hingga Rajah 2.11 yang menunjukkan perbezaan kualiti imej berdasarkan
kedalaman bit warna yang berlainan.

Rajah 2.7 menunjukkan gambar foto dengan kedalaman
warna 1 bit. Gambar foto ini menggunakan dua warna. Setiap
piksel menggunakan satu bit untuk mewakili warna.

Kod binari: 0 Warna Putih
Kod binari: 1 Warna Hitam
Rajah 2.7

Rajah 2.8 menunjukkan gambar foto dengan kedalaman
warna 2 bit. Gambar foto ini menggunakan empat warna.
Setiap piksel menggunakan dua bit untuk mewakili warna.
Setiap piksel menggunakan dua bit untuk mewakili warna.
Kod binari: 00 Warna Putih

Kod binari: 01 Warna Kelabu cerah
Kod binari: 10 Warna Kelabu gelap
Rajah 2.8 Kod binari: 11 Warna Hitam

Rajah 2.9 menunjukkan gambar foto dengan kedalaman
warna 3 bit. Gambar foto ini menggunakan lapan warna.
Setiap piksel menggunakan tiga bit untuk mewakili warna.
Gambar foto ini menggunakan lapan kod binari iaitu 000, 001,
010, 011, 100, 101, 110 dan 111.
Rajah 2.9

Rajah 2.10 menunjukkan gambar foto dengan kedalaman
warna 8 bit. Gambar foto ini menggunakan 256 warna. Setiap
piksel menggunakan lapan bit untuk mewakili warna.

Gambar foto ini menggunakan 256 kod binari daripada
00000000 hingga 11111111.
Rajah 2.10

Rajah 2.11 menunjukkan gambar foto dengan kedalaman
warna 24 bit. Gambar foto ini menggunakan 16 777 216 warna.
Setiap piksel menggunakan 24 bit untuk mewakili warna.

Gambar foto ini menggunakan 16 777 216 kod binari daripada
000000000000000000000000 hingga 111111111111111111111111.
Rajah 2.11

43
BAB 2 Perwakilan Data
