Page 204 - Lukisan Kejuruteraan Tingkatan 4

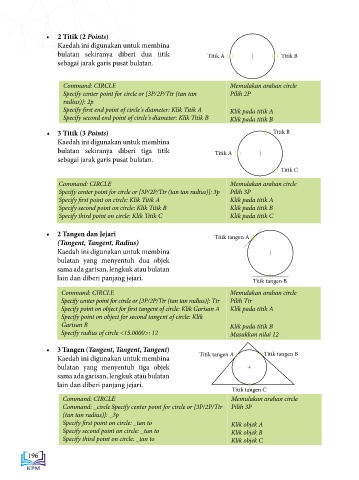

• 2 Titik (2 Points) (iv) Lengkok (Arc) Mula
Kaedah ini digunakan untuk membina Perintah Arc terdapat dalam menu tarik turun
bulatan sekiranya diberi dua titik Titik A Titik B θ°
sebagai jarak garis pusat bulatan. draw arc atau dari toolbar Draw. Arahan arc
digunakan untuk membuat lengkok. AutoCAD
menyediakan beberapa pilihan syarat untuk
Command: CIRCLE Memulakan arahan circle membina lengkok. Akhir
Specify center point for circle or [3P/2P/Ttr (tan tan Pilih 2P Command: _arc Memulakan arahan arc
radius)]: 2p Specify start point of arc or [Center]: Klik pada mula
Specify first end point of circle's diameter: Klik Titik A Klik pada titik A Specify second point of arc or [Center/End]: _c Specify Pilih pusat lengkok
Specify second end point of circle's diameter: Klik Titik B Klik pada titik B center point of arc: BAB 9: PENGENALAN KEPADA LUKISAN TERBANTU KOMPUTER
Specify end point of arc or [Angle/chord Length]: Masukkan nilai sudut
• 3 Titik (3 Points) Titik B
Kaedah ini digunakan untuk membina
bulatan sekiranya diberi tiga titik Titik A (v) Elips (Ellipse)
sebagai jarak garis pusat bulatan. Bentuk Elips boleh dibina berdasarkan pusat A
Titik C bulatan, paksi minor dan paksi major. Klik ikon Major Axis
atau gunakan arahan di command line.
Command: CIRCLE Memulakan arahan circle
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 3p Pilih 3P Command: ELLIPSE Memulakan arahan ellipse
Specify first point on circle: Klik Titik A Klik pada titik A Specify axis endpoint of ellipse or [Arc/Center]: c Pilih center
Specify second point on circle: Klik Titik B Klik pada titik B Specify center of ellipse: Klik Center Klik pusat
Specify third point on circle: Klik Titik C Klik pada titik C Specify endpoint of axis: Klik Titik A Klik titik A
Specify distance to other axis or [Rotation]: Klik Titik B Klik titik B
• 2 Tangen dan Jejari Titik tangen A
(Tangent, Tangent, Radius) (vi) Segi Empat Tepat (Rectangle)
Kaedah ini digunakan untuk membina Perintah Rectangle digunakan untuk membuat Segi empat tepat bersaiz
bulatan yang menyentuh dua objek segi empat tepat. Klik ikon atau gunakan arahan 50 mm × 30 mm
sama ada garisan, lengkuk atau bulatan di command line.
lain dan diberi panjang jejari. Titik tangen B Command: RECTANGLE Memulakan arahan rectangle

Command: CIRCLE Memulakan arahan circle Specify first corner point or
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: Ttr Pilih Ttr [Chamfer/Elevation/Fillet/Thickness/Width]: Klik Titik Klik titik mula
Specify point on object for first tangent of circle: Klik Garisan A Klik pada titik A Specify other corner point or [Area/Dimensions/Rotation]: 50 Masukkan nilai 50
Specify point on object for second tangent of circle: Klik Command: 30 Masukkan nilai 30
Garisan B Klik pada titik B
Specify radius of circle <15.0000>: 12 Masukkan nilai 12
(vii) Poligon (Polygon)
• 3 Tangen (Tangent, Tangent, Tangent) Titik tangen B Perintah Polygon digunakan untuk membuat
Kaedah ini digunakan untuk membina Titik tangen A poligon. Poligon sama sisi boleh dibina sama
bulatan yang menyentuh tiga objek ada secara inscribe atau circumscribe. Klik ikon
sama ada garisan, lengkuk atau bulatan atau gunakan arahan di command line. Pentagon di dalam Pentagon di luar
lain dan diberi panjang jejari. bulatan Inscribe bulatan Circumscibe
Titik tangen C
Command: CIRCLE Memulakan arahan circle Command: POLYGON Memulakan arahan polygon
Command: _circle Specify center point for circle or [3P/2P/Ttr Pilih 3P Enter number of sides <4>: 5 Pilih 5
(tan tan radius)]: _3p Specify center of polygon or [Edge]: Klik Center Klik pusat bulatan
Specify first point on circle: _tan to Klik objek A Enter an option [Inscribed in circle/Circumscribed about circle] Pilih inscribed atau circumscribed
Specify second point on circle: _tan to Klik objek B <I>:
Specify third point on circle: _tan to Klik objek C Specify radius of circle: 30 Masukkan nilai 30

196 197
