Page 202 - Lukisan Kejuruteraan Tingkatan 4

9.4 Perintah Toolbar Draw (ii) Polyline/Pline P3
Perintah polyline digunakan untuk membina
garisan lurus dan lengkok sebagai satu entiti. Segmen
Garisan dibina dengan perintah pline boleh P2 terakhir
Standar 9.4.1 Perintah Toolbar Draw dilaraskan ketebalannya. Klik ikon atau P1
Pembelajara gunakan arahan di command line.
Toolbar Draw yang terdapat pada versi AutoCAD terdahulu telah
ditambah baik dan diubah kepada Panel Draw pada versi 2009 Command: _pline Memulakan arahan Pline
Murid boleh:
• Mengenal pasti perintah dan ke atas. Panel Draw digunakan untuk melukis objek. Menu Specify start point: Klik P1 Klik titik P1
dalam toolbar draw untuk tarik turun draw mengandungi perintah bagi kerja-kerja melukis Current line-width is 0.0000 Lebar garisan pada 0
melukis seperti membuat pelbagai jenis garisan lurus, poligon, segi empat, Specify next point or [Arc/Halfwidth/Length/Undo/Width]: Klik titik P2 BAB 9: PENGENALAN KEPADA LUKISAN TERBANTU KOMPUTER
i. Line Klik P2
ii. Polyline bulatan, lengkok donut, garis lengkung, Elips dan menulis teks.
iii. Circle Specify next point or Beralih ke mod lengkok, pilih arc
iv. Arc [Arc/Close/Halfwidth/Length/Undo/Width]: a
v. Ellipse Specify endpoint of arc or
vi. Rectangle [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second
vii. Polygon Klik titik P3
• Perintah Object Snap dalam pt/Undo/Width]: Klik P3
perisian AutoCAD Command: _line Specify first point: Beralih ke mod garisan, pilih line
i. Endpoint Specify next point or [Undo]: <enter> Enter bagi tamatkan operasi
ii. Nearest
iii. Perpendicular
iv. Quadrand
v. Insertion
vi. Center (iii) Bulatan (Circle)
vii. Midpoint Perintah circle digunakan untuk membuat
viii. Point J15
ix. Tangent Ribbon untuk Panel Draw bulatan. AutoCAD menyediakan beberapa
x. Intersection pilihan syarat untuk membina bulatan. Klik
ikon atau gunakan arahan di command line.

• Titik Pusat dan Jejari
(Center and Radius)

Command: CIRCLE Memulakan arahan circle
Pull Down Menu untuk Draw Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: Pilih center, radius

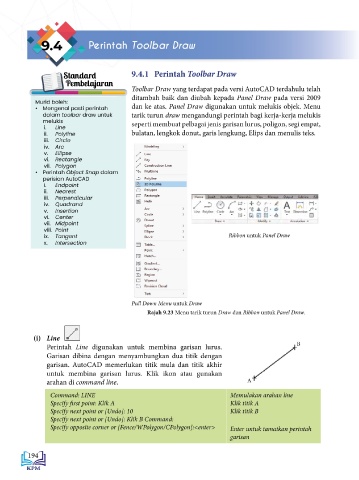

Rajah 9.23 Menu tarik turun Draw dan Ribbon untuk Panel Draw. Specify radius of circle or [Diameter] <15.0000>: 15 Masukkan nilai 15 (ukuran jejari
bulatan)

(i) Line Ø15
Perintah Line digunakan untuk membina garisan lurus. B • Titik Pusat dan Garis Pusat
Garisan dibina dengan menyambungkan dua titik dengan (Center and Diameter)
garisan. AutoCAD memerlukan titik mula dan titik akhir
untuk membina garisan lurus. Klik ikon atau gunakan
arahan di command line. A
Command: LINE Memulakan arahan line
Specify first point: Klik A Klik titik A Command: CIRCLE Memulakan arahan circle
Specify next point or [Undo]: 10 Klik titik B Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: Pilih titik tengah, garis pusat
Specify next point or [Undo]: Klik B Command: Specify radius of circle or [Diameter] <15.0000>: d Klik pada pusat bulatan
Specify opposite corner or [Fence/WPolygon/CPolygon]:<enter> Enter untuk tamatkan perintah Specify diameter of circle <30.0000>: 30 Masukkan nilai 30 (garis pusat
garisan bulatan)

194 195
