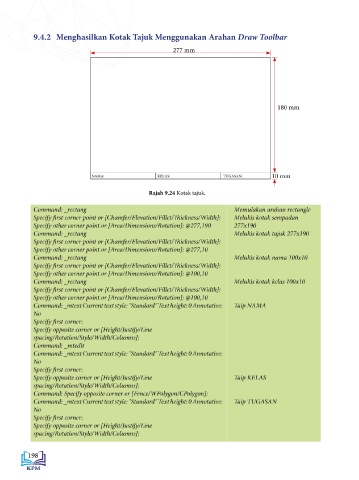

9.4.2 Menghasilkan Kotak Tajuk Menggunakan Arahan Draw Toolbar 9.5 Perintah Object Snap

277 mm

Standar
OSnap atau Object Snap merupakan satu kemudahan pada Pembelajara
AutoCAD untuk menentukan titik pada satu-satu objek semasa
membuat pengubahsuaian. Menu OSnap boleh diaktifkan dan Murid boleh:
180 mm dipaparkan melalui menu tarik turun view-toolbar-OSnap. • Mengenal pasti arahan
Object Snap (OSnap) dalam
perisian AutoCAD
9.5.1 Arahan Object Snap dalam Perisian AutoCAD i. Endpoint BAB 9: PENGENALAN KEPADA LUKISAN TERBANTU KOMPUTER
ii. Nearest
iii. Perpendicular
Menu Tools pada Pull Down Menu membolehkan pengguna iv. Quadrant
membuat tetapan lakaran pada sub menu Drafting Setting. v. Insertion
Tetapan pada OSnap dan grid digunakan untuk menetapkan vi. Center
vii. Midpoint
pergerakan kursor sama ada dalam segi empat dengan mod viii. Point
NAMA: KELAS: TUGASAN: 10 mm rectangular snap atau bersudut 30° dengan mod isometric snap. ix. Tangent
Intersection
x.
Tetapan Object Snap pula digunakan untuk mengaktifkan atau • Menggunakan arahan
Rajah 9.24 Kotak tajuk. menyahaktifkan mod-mod yang diwakili simbol-simbol yang Object Snap (OSnap) untuk
memudahkan pengguna semasa melukis. menghasilkan lukisan
Command: _rectang Memulakan arahan rectangle AutoCAD.
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: Melukis kotak sempadan
Specify other corner point or [Area/Dimensions/Rotation]: @277,190 277x190
Command: _rectang Melukis kotak tajuk 277x190
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:
Specify other corner point or [Area/Dimensions/Rotation]: @277,10
Command: _rectang Melukis kotak nama 100x10
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:
Specify other corner point or [Area/Dimensions/Rotation]: @100,10
Command: _rectang Melukis kotak kelas 100x10
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:
Specify other corner point or [Area/Dimensions/Rotation]: @100,10
Command: _mtext Current text style: "Standard" Text height: 0 Annotative: Taip NAMA
No
Specify first corner:
Specify opposite corner or [Height/Justify/Line
spacing/Rotation/Style/Width/Columns]:
Command: _mtedit
Command: _mtext Current text style: "Standard" Text height: 0 Annotative:
No Tetapan Snap And Grid Tetapan Object Snap
Specify first corner:
Specify opposite corner or [Height/Justify/Line Taip KELAS Rajah 9.25 Tetapan yang boleh dilaksanakan pada Drafting Setting Tools.
spacing/Rotation/Style/Width/Columns]:
Command: Specify opposite corner or [Fence/WPolygon/CPolygon]:
Command: _mtext Current text style: "Standard" Text height: 0 Annotative: Taip TUGASAN
No
Specify first corner:
Specify opposite corner or [Height/Justify/Line
spacing/Rotation/Style/Width/Columns]:
