MODUL • Fizik TINGKATAN 5

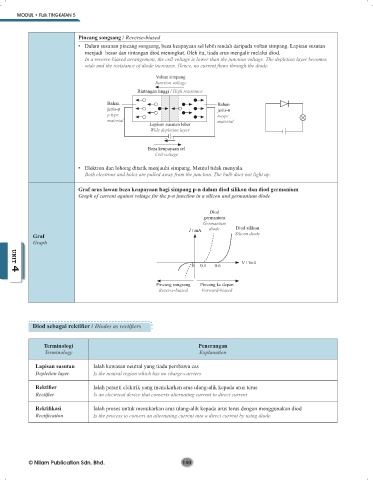

Pincang songsang / Reverse-biased
• Dalam susunan pincang songsang, beza keupayaan sel lebih rendah daripada voltan simpang. Lapisan susutan
menjadi besar dan rintangan diod meningkat. Oleh itu, tiada arus mengalir melalui diod.
In a reverse-biased arrangement, the cell voltage is lower than the junction voltage. The depletion layer becomes
wide and the resistance of diode increases. Hence, no current flows through the diode.
Voltan simpang
Junction voltage
Rintangan tinggi / High resistance

Bahan Bahan
jenis-p jenis-n
p-type n-type
material material
Lapisan susutan lebar
Wide depletion layer
– +
Beza keupayaan sel
Cell voltage

• Elektron dan lohong ditarik menjauhi simpang. Mentol tidak menyala.
Both electrons and holes are pulled away from the junction. The bulb does not light up.

Graf arus lawan beza keupayaan bagi simpang p-n dalam diod silikon dan diod germanium
Graph of current against voltage for the p-n junction in a silicon and germanium diode

Diod
germanium
Germanium
I / mA diode Diod silikon
Graf Silicon diode
Graph
UNIT 4
V / Volt
0 0.1 0.6
UNIT 4
Pincang songsang Pincang ke depan
Reverse-biased Forward-biased

Diod sebagai rektifier / Diodes as rectifiers

Terminologi Penerangan
Terminology Explanation

Lapisan susutan Ialah kawasan neutral yang tiada pembawa cas
Depletion layer Is the neutral region which has no charge-carriers

Rektifier Ialah peranti elektrik yang menukarkan arus ulang-alik kepada arus terus
Rectifier Is an electrical device that converts alternating current to direct current

Rektifikasi Ialah proses untuk menukarkan arus ulang-alik kepada arus terus dengan menggunakan diod
Rectification Is the process to convert an alternating current into a direct current by using diode
