Helm Harnesses - Multi-Helm
Quad‑Engine

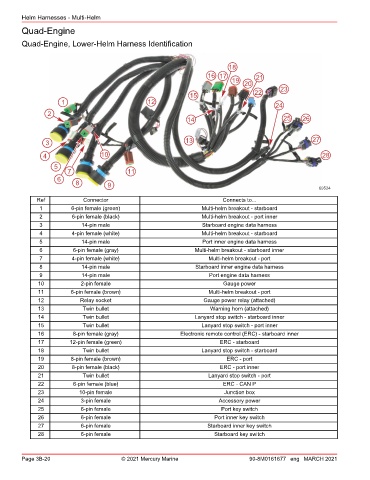

Quad‑Engine, Lower‑Helm Harness Identification
18
16 17 21
19 20
15 22 23
1 12 24
2
14 25 26
3 13 27
4 10 28
5
7 11
6
8 9
69524
Ref Connector Connects to...
1 6‑pin female (green) Multi‑helm breakout ‑ starboard
2 6‑pin female (black) Multi‑helm breakout ‑ port inner
3 14‑pin male Starboard engine data harness
4 4‑pin female (white) Multi‑helm breakout ‑ starboard
5 14‑pin male Port inner engine data harness
6 6‑pin female (gray) Multi‑helm breakout ‑ starboard inner
7 4‑pin female (white) Multi‑helm breakout ‑ port
8 14‑pin male Starboard inner engine data harness
9 14‑pin male Port engine data harness
10 2‑pin female Gauge power
11 6‑pin female (brown) Multi‑helm breakout ‑ port
12 Relay socket Gauge power relay (attached)
13 Twin bullet Warning horn (attached)
14 Twin bullet Lanyard stop switch ‑ starboard inner
15 Twin bullet Lanyard stop switch ‑ port inner
16 8‑pin female (gray) Electronic remote control (ERC) ‑ starboard inner
17 12‑pin female (green) ERC ‑ starboard
18 Twin bullet Lanyard stop switch ‑ starboard
19 8‑pin female (brown) ERC ‑ port
20 8‑pin female (black) ERC ‑ port inner
21 Twin bullet Lanyard stop switch ‑ port
22 6‑pin female (blue) ERC ‑ CAN P
23 10‑pin female Junction box
24 3‑pin female Accessory power
25 6‑pin female Port key switch
26 6‑pin female Port inner key switch
27 6‑pin female Starboard inner key switch
28 6‑pin female Starboard key switch
Page 3B-20 © 2021 Mercury Marine 90-8M0161677 eng MARCH 2021
