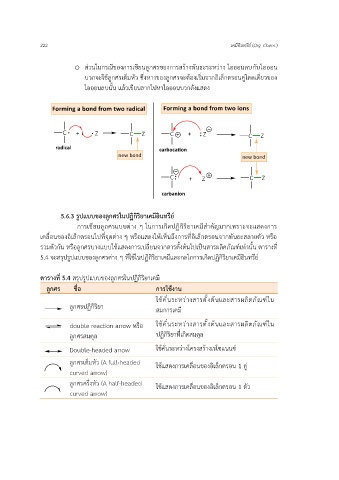

222 เคมีอินทรีย์ (Org. Chem.)
o ส่วนในกรณีของการเขียนลูกศรของการสร้างพันธะระหว่าง ไอออนลบกับไอออน
บวกจะใช้ลูกศรเต็มหัว ซึ่งหางของลูกศรจะต้องเริ่มจากอิเล็กตรอนคู่โดดเดี่ยวของ
ไอออนลบนั้น แล้วเขียนลากไปหาไอออนบวกดังแสดง
5.6.3 รูปแบบของลูกศรในปฏิกิริยาเคมีอินทรีย์
การเขียนลูกศรแบบต่าง ๆ ในการเกิดปฏิกิริยาเคมีสำคัญมากเพราะจะแสดงการ
เคลื่อนของอิเล็กตรอนไปที่จุดต่าง ๆ หรือแสดงให้เห็นถึงการที่อิเล็กตรอนจากพันธะสลายตัว หรือ
รวมตัวกัน หรือลูกศรบางแบบใช้แสดงการเปลี่ยนจากสารตั้งต้นไปเป็นสารผลิคภัณฑ์เท่านั้น ตารางที่
5.4 จะสรุปรูปแบบของลูกศรต่าง ๆ ที่ใช้ในปฏิกิริยาเคมีและกลไกการเกิดปฏิกิริยาเคมอินทรีย์
ี
ตารางที่ 5.4 สรุปรูปแบบของลูกศรในปฏิกิริยาเคม ี
ลูกศร ชื่อ การใช้งาน
ใช้คั่นระหว่างสารตั้งต้นและสารผลิตภัณฑ์ใน
ลูกศรปฏิกิริยา สมการเคม ี
double reaction arrow หรือ ใช้คั่นระหว่างสารตั้งต้นและสารผลิตภัณฑ์ใน
ลูกศรสมดุล ปฏิกิริยาที่เกิดสมดุล
Double-headed arrow ใช้คั่นระหว่างโครงสร้างเรโซแนนซ์
ลูกศรเต็มหัว (A full-headed ใช้แสดงการเคลื่อนของอิเล็กตรอน 1 คู่
curved arrow)
ลูกศรครึ่งหัว (A half-headed ใช้แสดงการเคลื่อนของอิเล็กตรอน 1 ตัว
curved arrow)
