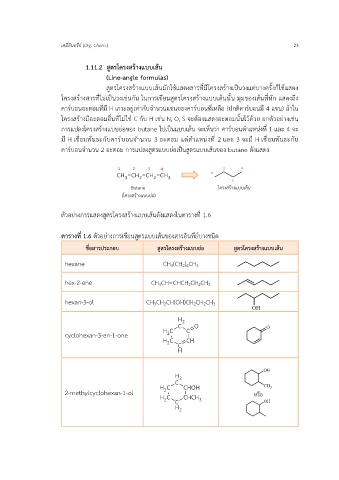

เคมีอินทรีย์ (Org. Chem.) 23
1.11.2 สูตรโครงสร้างแบบเส้น
(Line-angle formulas)
สูตรโครงสร้างแบบเส้นมักใช้แสดงสารที่มีโครงสร้างเป็นวงแต่บางครั้งก็ใช้แสดง
โครงสร้างสารที่ไม่เป็นวงเช่นกัน ในการเขียนสูตรโครงสร้างแบบเส้นนั้น มุมของเส้นที่หัก แสดงถึง
คาร์บอนอะตอมที่มี H เกาะอยู่เท่ากับจำนวนแขนของคาร์บอนที่เหลือ (ปกติคาร์บอนมี 4 แขน) ถ้าใน
โครงสร้างมีอะตอมอื่นที่ไม่ใช่ C กับ H เช่น N, O, S จะต้องแสดงอะตอมนั้นไว้ด้วย ยกตัวอย่างเช่น
การแปลงโครงสร้างแบบย่อของ butane ไปเป็นแบบเส้น จะเห็นว่า คาร์บอนตำแหน่งที่ 1 และ 4 จะ
มี H เชื่อมพันธะกับคาร์บอนจำนวน 3 อะตอม แต่ตำแหน่งที่ 2 และ 3 จะมี H เชื่อมพันธะกับ
คาร์บอนจำนวน 2 อะตอม การแปลงสูตรแบบย่อเป็นสูตรแบบเส้นของ butane ดังแสดง
Butane โครงสร้างแบบเส้น
(โครงสร้างแบบย่อ)
ตัวอย่างการแสดงสูตรโครงสร้างแบบเส้นดังแสดงในตารางที่ 1.6
ตารางที่ 1.6 ตัวอย่างการเขียนสูตรแบบเส้นของสารอินทีย์บางชนิด
ชื่อสารประกอบ สูตรโครงสร้างแบบย่อ สูตรโครงสร้างแบบเส้น
hexane CH3(CH2)4CH3
hex-2-ene CH3CH=CHCH2CH2CH3
hexan-3-ol CH3CH2CH(OH)CH2CH2CH3
cyclohexan-3-en-1-one
2-methylcyclohexan-1-ol หรือ
