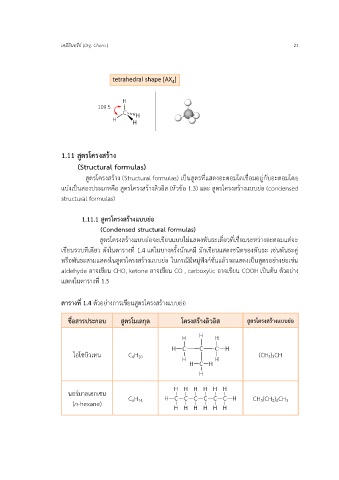

P. 49

เคมีอินทรีย์ (Org. Chem.)                                                        21

















                       1.11 สูตรโครงสร้าง
                              (Structural formulas)

                               สูตรโครงสร้าง (Structural formulas) เป็นสูตรที่แสดงอะตอมใดเชื่อมอยู่กับอะตอมโดย
                       แบ่งเป็นสองประเภทคือ สูตรโครงสร้างลิวอิส (หัวข้อ 1.3) และ สูตรโครงสร้างแบบย่อ (condensed
                       structural formulas)


                              1.11.1 สูตรโครงสร้างแบบย่อ
                                       (Condensed structural formulas)
                                    สูตรโครงสร้างแบบย่อจะเขียนแบบไม่แสดงพันธะเดี่ยวที่เชื่อมระหว่างอะตอมแต่จะ

                       เขียนรวบทีเดียว ดังในตารางที่ 1.4 แต่ในบางครั้งนักเคมี มักเขียนแสดงชนิดของพันธะ เช่นพันธะคู่
                       หรือพันธะสามแสดงในสูตรโครงสร้างแบบย่อ ในกรณีมีหมู่ฟังก์ชั่นแล้วจะแสดงเป็นสูตรอย่างย่อเช่น
                       aldehyde อาจเขียน CHO, ketone อาจเขียน CO , carboxylic อาจเขียน COOH เป็นต้น ตัวอย่าง

                       แสดงในตารางที่ 1.5

                       ตารางที่ 1.4 ตัวอย่างการเขียนสูตรโครงสร้างแบบย่อ


                         ชื่อสารประกอบ     สูตรโมเลกุล           โครงสร้างลิวอส         สูตรโครงสร้างแบบย่อ
                                                                             ิ





                           ไอโซบิวเทน         C4H10                                         (CH3)3CH





                         นอร์มาลเฮกเซน        C6H14                                       CH3(CH2)4CH3
                           (n-hexane)
