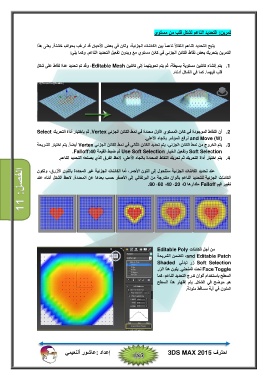

Page 184 - 3DS MAX 2015 احترف

‫الفصل‪11 :‬‬ ‫‪ ‬‬

‫تمرين‪ :‬التحديد الناعم لشكل قلب من مستوي‬

‫يتيح التحديد الناعم انتقالاً ناعماً بين الكائنات الجزئية‪ ،‬ولكن في بعض الأحيان قد نرغب بحواف خشنة‪ .‬يعنى ھذا‬
‫التمرين بتحريك بعض نقاط الكائن الجزئي في كائن مستوي مع وبدون تفعيل التحديد الناعم‪ .‬وكما يلي‪:‬‬

‫‪ .1‬يتم إنشاء كائنين مستوية بسيطة‪ ،‬ثم يتم تحويلھما إلى كائنين ‪ ،Editable Mesh‬وقد تم تحديد عدة نقاط على شكل‬
‫قلب فيھما‪ .‬كما في الشكل أدناه‪.‬‬

‫‪ .2‬أن النقاط الموجودة في كائن المستوي الأول محددة في نمط الكائن الجزئي ‪ .Vertex‬ثم باختيار أداة التحريك ‪Select‬‬
‫)‪ and Move (W‬نرفع المؤشر باتجاه الأعلى‪.‬‬

‫‪ .3‬يتم الخروج من نمط الكائن الجزئي‪ ،‬يتم تحديد الكائن الثاني في نمط الكائن الجزئي ‪ Vertex‬أيضاً‪ .‬يتم اختيار الشريحة‬
‫‪ Soft Selection‬وتفعيل الخيار ‪ Use Soft Selection‬ثم ضبط القيمة ‪.Falloff:40‬‬

‫‪ .4‬يتم اختيار أداة التحريك ثم تحريك النقاط المحددة باتجاه الأعلى‪ ،‬لاحظ الفرق الذي يصنعه التحديد الناعم‪.‬‬
‫عند تحديد الكائنات الجزئية ستتحول إلى اللون الأحمر‪ ،‬أما الكائنات الجزئية غير المحددة باللون الأزرق‪ ،‬وتكون‬
‫الكائنات الجزئية للتحديد الناعم بألوان متدرجة من البرتقالي إلى الأصفر حسب بعدھا عن المحددة‪ .‬لاحظ الشكل أدناه عند‬

‫تغيير قيم ‪ Falloff‬مقدارھا ‪.80 ،60 ،40 ،20 ،0‬‬

‫من أجل الكائنات ‪Editable Poly‬‬
‫‪ ،and Editable Patch‬تتضمن الشريحة‬
‫‪ Soft Selection‬زر تبدلي ‪Shaded‬‬
‫‪ Face Toggle‬تحت المنحني‪ .‬يلون ھذا الزر‬
‫السطح باستخدام ألوان تدرج التحديد الناعم‪ ،‬كما‬
‫ھو موضح في الشكل‪ .‬يتم إظھار ھذا السطح‬

‫الملون في أية مساقط ملونة‪.‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
