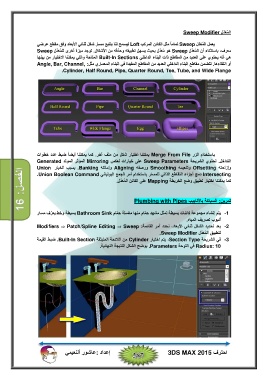

‫الفصل‪16 :‬‬ ‫‪ ‬‬
‫ال ُم َع ّدل ‪Sweep Modifier‬‬
‫يعمل ال ُم َع ّدل ‪ Sweep‬تماماً مثل الكائن المركب ‪ Loft‬ليسمح لنا بتتبع مسار شكل ثنائي الأبعاد وفق مقطع عرضي‬
‫معرف‪ ،‬باستثناء أن ال ُم َع ّدل ‪ Sweep‬ھو ُم َع ّدل بحيث يسھل تطبيقه وحذفه من الأشكال‪ .‬توجد ميزة أخرى لل ُم َع ّدل ‪Sweep‬‬
‫ھي أنه يحتوي على العديد من المقاطع ذات البناء الداخلي ‪ Built-In Sections‬المتاحة والتي يمكننا الاختيار من بينھا‬
‫أو انتقاءھا‪ .‬تتضمن مقاطع البناء الداخلي العديد من المقاطع المفيدة في البناء المعماري مثل‪Angle, Bar, Channel, :‬‬
‫‪.Cylinder, Half Round, Pipe, Quarter Round, Tee, Tube, and Wide Flange‬‬

‫باستخدام الزر ‪ Merge From File‬يمكننا اختيار شكل من ملف آخر‪ .‬كما يمكننا أيضاً ضبط عدد خطوات‬
‫التداخل‪ .‬تحتوي الشريحة ‪ Sweep Parameters‬على خيارات لعكس ‪ Mirroring‬المؤثر المولد ‪Generated‬‬
‫وإزاحته ‪ Offsetting‬وتنعيمه ‪ Smoothing‬ورصفه ‪ Aligning‬وإمالته ‪ .Banking‬يسبب الخيار ‪Union‬‬
‫‪ Intersecting‬دمج أجزاء التقاطع الذاتي للمسار باستخدام أمر الجمع البولياني ‪.Union Boolean Command‬‬

‫كما يمكننا اختيار تطبيق وضع الخريطة ‪ Mapping‬على الكائن ال ُم َع ّدل‪.‬‬

‫تمرين‪ :‬السباكة بالأنابيب ‪Plumbing with Pipes‬‬

‫‪ -1‬يتم إنشاء مجموعة كائنات بسيطة تمثل مشھد ح ّمام منھا مغسلة ح ّمام ‪ Bathroom Sink‬بسيطة وخط يع ّرف مسار‬
‫أنبوب تصريف المياه‪.‬‬

‫‪ -2‬بعد تحديد الشكل ثنائي الأبعاد‪ ،‬نحدد أمر القائمة‪Modifiers ⇒ Patch/Spline Editing ⇒ Sweep :‬‬
‫لتطبيق ال ُم َع ّدل ‪.Sweep Modifier‬‬

‫‪ -3‬في الشريحة ‪ ،Section Type‬يتم اختيار ‪ Cylinder‬من اللائحة المنبثقة ‪ .Built-In Section‬ضبط القيمة‬
‫‪ Radius: 10‬في اللوحة ‪ .Parameters‬يوضح الشكل النتيجة النھائية‪.‬‬
