‫الفصل‪16 :‬‬ ‫‪ ‬‬

‫تحذير‪ :‬إذا كان الشكل تم إنشائه في المسقط العلوي ‪ Top‬فإن الخراطة بالنسبة لمحور الشاشة ‪ Z‬سينتج قرصاً رفيعاً دون‬

‫أي عمق‪.‬‬

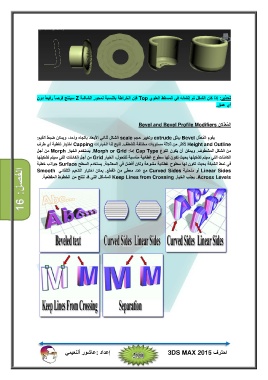

‫ال ُم َع ّدلان ‪Bevel and Bevel Profile Modifiers‬‬
‫يقوم ال ُم َع ّدل ‪ Bevel‬ببثق ‪ extrude‬وتغيير حجم ‪ scale‬الشكل ثنائي الأبعاد باتجاه واحد‪ ،‬ويمكن ضبط القيم‪:‬‬
‫‪ Height and Outline‬لأكثر من ثلاثة مستويات مختلفة للشطف‪ .‬تتيح لنا الخيارات ‪ Capping‬اختيار تغطية أي طرف‬
‫من الشكل المشطوف‪ .‬ويمكن أن يكون النوع ‪ Cap Type‬إما‪ .Morph or Grid :‬يستخدم الخيار ‪ Morph‬من أجل‬
‫الكائنات التي سيتم تشكيلھا بحيث تكون لھا سطوح غطائية مناسبة لتتحول‪ ،‬الخيار ‪ Grid‬من أجل الكائنات التي سيتم تشكيلھا‬
‫في نمط الشبكة بحيث تكون لھا سطوح غطائية مشوھة ولكن أفضل في المعالجة‪ .‬يستخدم السطح ‪ Surface‬جوانب خطية‬
‫‪ Linear Sides‬أو منحنية ‪ Curved Sides‬مع عدد معطى من القطع‪ .‬يمكن اختيار التنعيم التلقائي ‪Smooth‬‬

‫‪ .Across Levels‬يجنب الخيار ‪ Keep Lines from Crossing‬المشاكل التي قد تنتج من الخطوط المقطعية‪.‬‬
