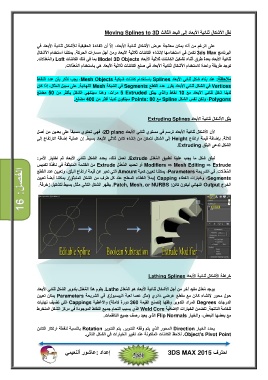

‫الفصل‪16 :‬‬ ‫‪ ‬‬

‫نقل الأشكال ثنائية الأبعاد إلى البعد الثالث ‪Moving Splines to 3D‬‬

‫على الرغم من أنه يمكن معالجة عرض الأشكال ثنائية الأبعاد‪ ،‬إلاّ أن الفائدة الحقيقية للأشكال ثنائية الأبعاد في‬
‫البرنامج ‪ 3ds Max‬تكمن في استخدامھا لإنشاء الكائنات ثلاثية الأبعاد ومن أجل مسارات الحركة‪ .‬يمكننا استخدام الأشكال‬
‫ثنائية الأبعاد بعدة طرق أثناء تشكيل الكائنات ثلاثية الأبعاد ‪ Model 3D Objects‬بما في ذلك الكائنات ‪ Loft‬وال ُم َع ّدلات‪.‬‬

‫توجد طريقة واحدة لاستخدام الأشكال ثنائية الأبعاد في صنع الكائنات ثلاثية الأبعاد ھي باستخدام ال ُم َع ّدلات‪.‬‬

‫ملاحظة‪ :‬عند بناء شكل ثنائي الأبعاد ‪ Splines‬باستخدام كائنات شبكية ‪ ،Mesh Objects‬يجب تذكر بأن عدد النقاط‬

‫‪ Vertices‬في الشكل ثنائي الأبعاد يقرر عدد القطع ‪ Segments‬في الشبكة ‪ Mesh‬النھائية‪ .‬على سبيل المثال‪ ،‬إذا كان‬
‫لدينا شكل ثنائي الأبعاد مع ‪ 10‬نقاط والذي يبثق ‪ 5 Extruded‬مرات‪ ،‬وھنا سينتھي الشكل بأكثر من ‪ 50‬مضلع‬

‫‪ ،Polygons‬ولكن نفس الشكل ‪ Spline‬مع ‪ Points: 80‬سيتكون لدينا أكثر من ‪ 400‬مضلع‪.‬‬

‫بثق الأشكال ثنائية الأبعاد ‪Extruding Splines‬‬

‫لأن الأشكال ثنائية الأبعاد ترسم في مستوي ثنائي الأبعاد ‪ ،2D plane‬فھي تحتوي مسبقاً على بعدين من أصل‬
‫ثلاثة‪ .‬بإضافة قيمة ارتفاع ‪ Height‬إلى الشكل نتمكن من إنشاء كائن ثلاثي الأبعاد بسيط‪ .‬إن عملية إضافة الارتفاع إلى‬

‫الشكل تدعى البثق ‪.Extruding‬‬

‫لبثق شكل ما يجب علينا تطبيق ال ُم َع ّدل ‪ .Extrude‬لعمل ذلك‪ ،‬يحدد الشكل ثنائي الأبعاد ثم اختيار الأمر‪:‬‬
‫‪ Modifiers ⇒ Mesh Editing ⇒ Extrude‬أو تحديد ال ُم َع ّدل ‪ Extrude‬من القائمة المنبثقة في نافذة تكديس‬
‫ال ُم َع ّدلات‪ .‬في الشريحة ‪ ،Parameters‬يمكننا تعيين كمية ‪ Amount‬التي تعبر عن قيمة ارتفاع البثق‪ ،‬وتعيين عدد القطع‬
‫‪ ،Segments‬وخيارات الغطاء ‪) Capping‬يملأ الغطاء السطح عند كل طرف من الشكل المنبثق(‪ .‬يمكننا أيضاً تعيين‬
‫الخرج ‪ Output‬النھائي ليكون كائن‪ .Patch, Mesh, or NURBS :‬يظھر الشكل التالي مثال بسيط لتشكيل زخرفة‪.‬‬

‫خراطة الأشكال ثنائية الأبعاد ‪Lathing Splines‬‬

‫يوجد ُم َع ّدل مفيد آخر من أجل الأشكال ثنائية الأبعاد ھو ال ُم َع ّدل ‪ .Lathe‬يقوم ھذا ال ُم َع ّدل بتدوير الشكل ثنائي الأبعاد‬
‫حول محور لإنشاء كائن مع مقطع عرضي دائري )مثل عصا لعبة البيسبول(‪ .‬في الشريحة ‪ Parameters‬يمكن تعيين‬
‫الدرجات ‪ Degrees‬المراد التدوير وفقھا )تصنع القيمة ‪ 360‬دورة كاملة( والأغطية ‪ Cappings‬التي تضيف نھايات‬
‫للخامة الناتجة‪ .‬تتضمن الخيارات الإضافية ‪ Weld Core‬الذي يسبب التحام جميع النقاط الموجودة في مركز الشكل المنخرط‬

‫مع بعضھا البعض‪ ،‬والخيار ‪ Flip Normals‬الذي يعيد رصف جميع الناظمات‪.‬‬

‫يحدد الخيار ‪ Direction‬المحور الذي يتم وفقه التدوير‪ .‬يتم التدوير ‪ Rotation‬بالنسبة لنقطة ارتكاز الكائن‬
‫‪ .Object's Pivot Point‬نلاحظ الكائنات المتكونة عند تغيير الخيارات في الشكل التالي‪.‬‬
