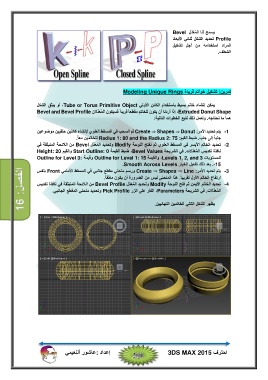

الفصل16 :
يسمح لنا ال ُم َع ّدل Bevel
Profileتحديد الشكل ثنائي الأبعاد
المراد استخدامه من أجل تشكيل
الشطف.
تمرين :تشكيل خواتم فريدة Modeling Unique Rings
يمكن إنشاء خاتم بسيط باستخدام الكائن الأولي ،Tube or Torus Primitive Objectأو ببثق الشكل
،Extruded Donut Shapeإذا أردنا أن يكون للخاتم مقطعاً فريداً فسيكون ال ُم َع ّدلان Bevel and Bevel Profile
ھما ما نحتاجه .ولعمل ذلك نتبع الخطوات التالية:
-1يتم تحديد الأمر Create ⇒ Shapes ⇒ Donut :ثم السحب في المسقط العلوي لإنشاء كائنين حلقيين موضوعين
جنباً إلى جنب .ضبط القيم Radius 1: 80 and the Radius 2: 75 :للخاتمين معاً.
-2تحديد الخاتم الأيسر في المسقط العلوي ثم نفتح اللوحة Modifyوتحديد ال ُم َع ّدل Bevelمن اللائحة المنبثقة في
نافذة تكديس ال ُم َع ّدلات .في الشريحة ،Bevel Valuesضبط القيمة Start Outline: 0والقيم Height: 20
للمستويات ،Levels 1, 2, and 3والقيمة Outline for Level 1: 15وقيمة Outline for Level 3:
.-15بعد ذلك تفعيل الخيار .Smooth Across Levels
-3يتم تحديد الأمر Create ⇒ Shapes ⇒ Line :ورسم منحني مقطع جانبي في المسقط الأمامي Frontبنفس
ارتفاع الخاتم الأول تقريباً .ھذا المنحنى ليس من الضرورة أن يكون مغلقاً.
-4تحديد الخاتم الأيمن ثم فتح اللوحة Modifyوتحديد ال ُم َع ّدل Bevel Profileمن اللائحة المنبثقة في نافذة تكديس
ال ُم َع ّدلات .في الشريحة ،Parametersالنقر على الزر Pick Profileوتحديد منحني المقطع الجانبي.
يظھر الشكل التالي الخاتمين النھائيين.
