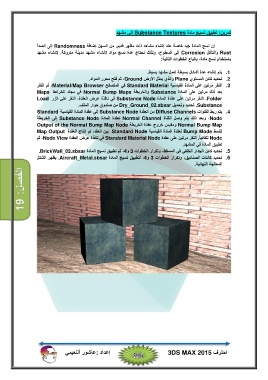

Page 397 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫تمرين‪ :‬تطبيق نسيج مادة ‪ Substance Textures‬إلى مشھد‬

‫إن نسج المادة جيد خاصة عند إنشاء مشاھد ذات مظھر قديم‪ .‬من السھل إضافة ‪ Randomness‬إلى الصدأ‬
‫‪ Rust‬والتآكل ‪ Corrosion‬إلى السطوح‪ ،‬ولذلك نحتاج عدة نسج مواد لإنشاء مشھد مدينة متروكة‪ .‬لإنشاء مشھد‬

‫باستخدام نسج مادة‪ ،‬باتباع الخطوات التالية‪:‬‬

‫‪ .1‬يتم إنشاء عدة أشكال بسيطة لعمل مشھد بسيط‪.‬‬
‫‪ .2‬تحديد كائن المستوي ‪ Plane‬والذي يمثل الأرض ‪ ،Ground‬ثم فتح محرر المواد‪.‬‬
‫‪ .3‬النقر مرتين على المادة القياسية ‪ Standard Material‬في المتصفح ‪ ،Material/Map Browser‬ثم النقر‬
‫بعد ذلك مرتين على المادة ‪ Substance‬والخريطة ‪ Normal Bump Maps‬في مجلد الخرائط ‪Maps‬‬
‫‪ .Folder‬النقر مرتين على عقدة المادة ‪ Substance Node‬في نافذة عرض العقدة‪ ،‬النقر على الزر ‪Load‬‬
‫‪ .Substance‬تحديد وتحميل ‪ Dry_Ground_02.sbsar‬من صندوق حوار الملف‪.‬‬
‫‪ .4‬يتم ربط القنوات ‪ Diffuse Channels‬من العقدة ‪ Substance Node‬إلى عقدة المادة القياسية ‪Standard‬‬
‫‪ ،Node‬وبعد ذلك يتم وصل القناة ‪ Normal Channel‬لعقدة المادة ‪ Substance Node‬إلى الخريطة‬
‫‪ Normal Bump Map‬ومقبس خروج عقدة الخريطة ‪Output of the Normal Bump Map Node‬‬
‫للنمط ‪ Bump Mode‬لعقدة المادة القياسية ‪ .Standard Node‬بين العقد‪ ،‬تم إنتاج العقدة ‪Map Output‬‬
‫‪ Node‬تلقائياً‪ .‬النقر مرتين على عقدة ‪ Standard Material Node‬في نافذة عرض العقدة ‪ ،Node View‬ثم‬

‫تطبيق المادة في المشھد‪.‬‬
‫‪ .5‬تحديد كائن الجدار الخلفي في المسقط‪ ،‬وتكرار الخطوات ‪ 3‬و‪ ،4‬ثم تطبيق نسيج المادة ‪.BrickWall_03.sbsar‬‬
‫‪ .6‬تحديد كائنات الصناديق‪ ،‬وتكرار الخطوات ‪ 3‬و‪ ،4‬لتطبيق نسيج المادة ‪ .Aircraft_Metal.sbsar‬يظھر الشكل‬

‫المعالجة النھائية‪.‬‬
