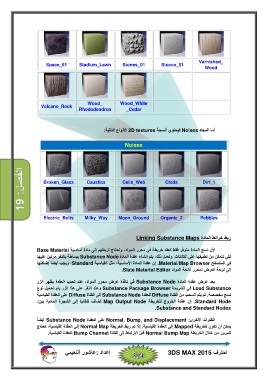

Page 395 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫‪Space_01‬‬ ‫‪Stadium_Lawn‬‬ ‫‪Stones_01‬‬ ‫‪Stucco_01‬‬ ‫_‪Varnished‬‬
‫‪Wood‬‬

‫‪Volcano_Rock‬‬ ‫_‪Wood‬‬ ‫‪Wood_White‬‬
‫‪_Cedar‬‬
‫‪Rhododendron‬‬

‫أما المجلد ‪ Noises‬فيحتوي أنسجة ‪ 2D textures‬الأنواع التالية‪:‬‬

‫‪Noises‬‬

‫الفصل‪19 :‬‬ ‫‪Broken_Glass‬‬ ‫‪Caustics‬‬ ‫‪Cells_Web‬‬ ‫‪Clods‬‬ ‫‪Dirt_1‬‬

‫‪Electric_Bolts Milky_Way Moon_Ground Organic_2‬‬ ‫‪Pebbles‬‬

‫ربط خرائط المادة ‪Linking Substance Maps‬‬

‫لأن نسج المادة متوفر فقط كعقد خريطة في محرر المواد‪ ،‬ونحتاج لربطھم إلى مادة أساسية ‪Base Material‬‬
‫لكي نتمكن من تطبيقھا على الكائنات‪ .‬ولعمل ذلك‪ ،‬يتم إنشاء عقدة المادة ‪ Substance Node‬ببساطة بالنقر مرتين عليھا‬
‫في المتصفح ‪ .Material/Map Browser‬إن عقدة المادة الأساسية‪ ،‬مثل القياسية ‪ ،Standard‬ويجب أيضاً إضافتھا‬

‫إلى لوحة العرض لمحرر لائحة المواد ‪.Slate Material Editor‬‬

‫بعد عرض عقدة المادة ‪ Substance Node‬في نافذة عرض محرر المواد‪ ،‬عند تحديد العقدة يظھر الزر‬
‫‪ Load Substance‬في الشريحة ‪ Substance Package Browser‬وعند النقر على ھذا الزر يتم تحميل نوع‬
‫نسج مخصصة‪ .‬ثم يتم السحب من القناة ‪ Diffuse‬للعقدة ‪ Substance Node‬إلى القناة ‪ Diffuse‬على العقدة القياسية‬
‫‪ .Standard Node‬إن عقدة الخروج للخريطة ‪ Map Output Node‬تضاف تلقائياً إلى الشجرة المادية بين‪:‬‬

‫‪.Substance and Standard Nodes‬‬

‫القنوات الأخرى‪ Normal, Bump, and Displacement :‬على العقدة ‪ Substance Node‬أيضاً‬
‫يمكن أن تكون كخريطة ‪ Mapped‬إلى العقدة القياسية‪ .‬إذا تم ربط الخريطة ‪ Normal Map‬إلى العقدة القياسية‪ ،‬نحتاج‬

‫للمرور من خلال الخريطة ‪ Normal Bump Map‬قبل الارتباط إلى القناة ‪ Bump Channel‬للعقدة القياسية‪.‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
