Bab 3 Listrik Arus Searah

R 1 R 2 R 3

(a)

R 1

R
(b) 2

R 3

R 1

R 3
(c)

R 2

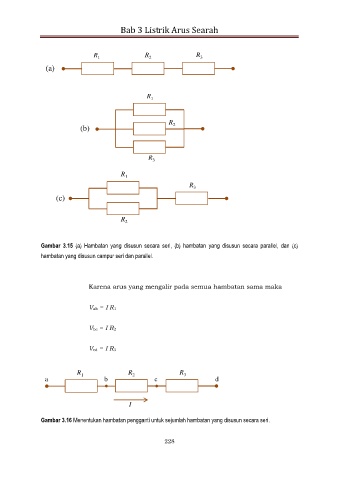

Gambar 3.15 (a) Hambatan yang disusun secara seri, (b) hambatan yang disusun secara parallel, dan (c)
hambatan yang disusun campur seri dan parallel.

Karena arus yang mengalir pada semua hambatan sama maka

Vab = I R1

Vbc = I R2

Vcd = I R3

R 1 R 2 R 3
a b c d
 

I

Gambar 3.16 Menentukan hambatan pengganti untuk sejumlah hambatan yang disusun secara seri.

228
