Bab 3 Listrik Arus Searah

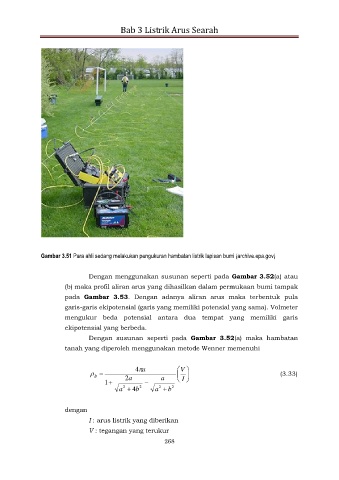

Gambar 3.51 Para ahli sedang melakukan pengukuran hambatan listrik lapisan bumi (archive.epa.gov)

Dengan menggunakan susunan seperti pada Gambar 3.52(a) atau
(b) maka profil aliran arus yang dihasilkan dalam permukaan bumi tampak
pada Gambar 3.53. Dengan adanya aliran arus maka terbentuk pula
garis-garis ekipotensial (garis yang memiliki potensial yang sama). Volmeter

mengukur beda potensial antara dua tempat yang memiliki garis
ekipotensial yang berbeda.
Dengan susunan seperti pada Gambar 3.52(a) maka hambatan

tanah yang diperoleh menggunakan metode Wenner memenuhi

4 a V 
 B    (3.33)
1  2 a  a  I 
4
a 2  b 2 a 2  b 2

dengan
I : arus listrik yang diberikan

V : tegangan yang terukur
