Bab 3 Listrik Arus Searah
Mengukur Hambatan Listrik
Hambatan listrik suatu resistor atau antar dua titik dalam
rangkaian dapat diukur secara langsung dengan alat yang namanya
Ohmmeter. Pengukuran dilakukan dengan menyentuhkan dua terminal
Ohmmeter dengan dua ujung hambatan atau dua titik dalam rangkaian
yang akan diukur hambatannya seperti ditunjukkan pada Gambar 3.49.

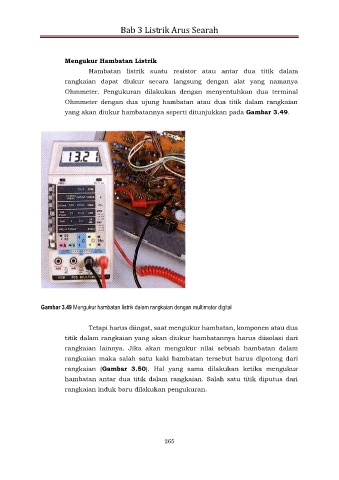

Gambar 3.49 Mengukur hambatan listrik dalam rangkaian dengan multimeter digital
Tetapi harus diingat, saat mengukur hambatan, komponen atau dua
titik dalam rangkaian yang akan diukur hambatannya harus diisolasi dari
rangkaian lainnya. Jika akan mengukur nilai sebuah hambatan dalam
rangkaian maka salah satu kaki hambatan tersebut harus dipotong dari
rangkaian (Gambar 3.50). Hal yang sama dilakukan ketika mengukur
hambatan antar dua titik dalam rangkaian. Salah satu titik diputus dari
rangkaian induk baru dilakukan pengukuran.
