Bab 3 Listrik Arus Searah

a: spasi antar elektroda
b: panjang elektroda yang tertanam ke dalam tanah.

Persamaan di atas telah diturunkan dengan operasi matematika
yang cukup panjang dan tidak perlu diturunkan kembali di sini. Kasus
praktis ketika panjang elektroda jauh lebih kecil daripada spasi antara

elektroda, atau b << a maka hambatan bumi yang ditentukan dengan
metode Wenner diaprokasi menjadi

 a 
  2 V  (3.34)

B
 I 

Sumber arus
(a)
I

Potentiometer

V

Tanah b
a a a
Elektroda

Sumber arus
(b)
I

Potentiometer

V

Tanah b
c a c
Elektroda

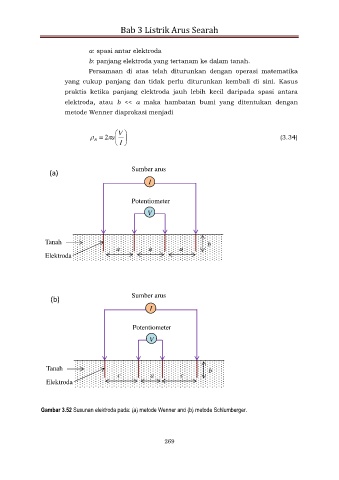

Gambar 3.52 Susunan elektroda pada: (a) metode Wenner and (b) metode Schlumberger.

269
