Page 278 - Fisika Dasar 2 - Mikrajuddin Abdullah 2017
P. 278
Bab 3 Listrik Arus Searah
R 1 1 R 1
1
2
2
R 2 R 2
R 3 R 3
1 R 1
2
R 2
R 3
a b

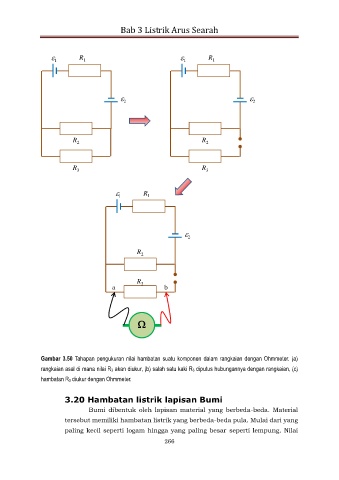

Gambar 3.50 Tahapan pengukuran nilai hambatan suatu komponen dalam rangkaian dengan Ohmmeter. (a)
rangkaian asal di mana nilai R3 akan diukur, (b) salah satu kaki R3 diputus hubungannya dengan rangkaian, (c)
hambatan R3 diukur dengan Ohmmeter.
3.20 Hambatan listrik lapisan Bumi
Bumi dibentuk oleh lapisan material yang berbeda-beda. Material
tersebut memiliki hambatan listrik yang berbeda-beda pula. Mulai dari yang
paling kecil seperti logam hingga yang paling besar seperti lempung. Nilai
266
