Bab 3 Listrik Arus Searah

Sumber arus Ampereter

Voltmeter
Elektroda Elektroda
arus Elektroda arus
potensial

Arus mengalir dalam bumi

Garis potensial Garis arus

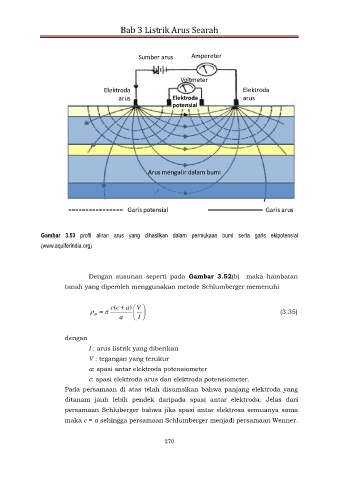

Gambar 3.53 profil aliran arus yang dihasilkan dalam permukaan bumi serta garis ekipotensial
(www.aquiferindia.org)

Dengan susunan seperti pada Gambar 3.52(b) maka hambatan
tanah yang diperoleh menggunakan metode Schlumberger memenuhi

c( c  a) V 
     (3.35)
B
a  I 

dengan

I : arus listrik yang diberikan
V : tegangan yang terukur
a: spasi antar elektroda potensiometer
c: spasi elektroda arus dan elektroda potensiometer.
Pada persamaan di atas telah disumsikan bahwa panjang elektroda yang

ditanam jauh lebih pendek daripada spasi antar elektroda. Jelas dari
persamaan Schluberger bahwa jika spasi antar elektrosa semuanya sama
maka c = a sehingga persamaan Schlumberger menjadi persamaan Wenner.
