Page 156 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

i L

i s 0,08 F 0,2 H

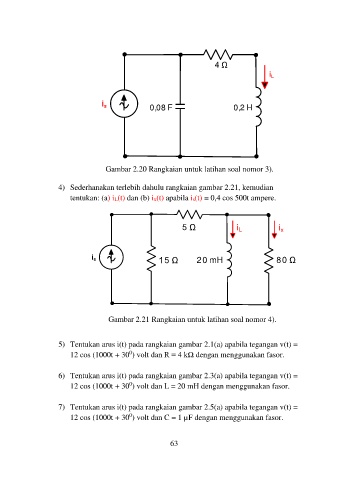

Gambar 2.20 Rangkaian untuk latihan soal nomor 3).

4) Sederhanakan terlebih dahulu rangkaian gambar 2.21, kemudian
tentukan: (a) iL(t) dan (b) ix(t) apabila is(t) = 0,4 cos 500t ampere.

i L i x

i s 20 mH

Gambar 2.21 Rangkaian untuk latihan soal nomor 4).

5) Tentukan arus i(t) pada rangkaian gambar 2.1(a) apabila tegangan v(t) =
0
12 cos (1000t + 30 ) volt dan R = 4 kΩ dengan menggunakan fasor.

6) Tentukan arus i(t) pada rangkaian gambar 2.3(a) apabila tegangan v(t) =
0
12 cos (1000t + 30 ) volt dan L = 20 mH dengan menggunakan fasor.

7) Tentukan arus i(t) pada rangkaian gambar 2.5(a) apabila tegangan v(t) =
0
12 cos (1000t + 30 ) volt dan C = 1 µF dengan menggunakan fasor.

63
