V S + 10 mH 25 µF
-

I L

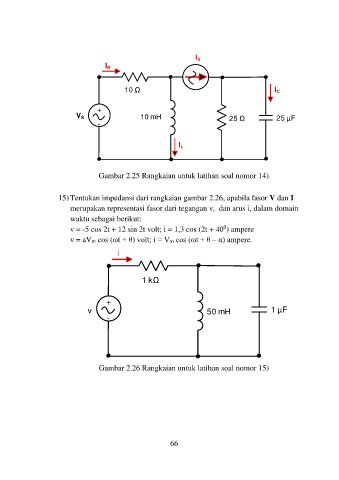

Gambar 2.25 Rangkaian untuk latihan soal nomor 14).

15) Tentukan impedansi dari rangkaian gambar 2.26, apabila fasor V dan I
merupakan representasi fasor dari tegangan v, dan arus i, dalam domain
waktu sebagai berikut:
0
v = -5 cos 2t + 12 sin 2t volt; i = 1,3 cos (2t + 40 ) ampere
v = aVm cos (ωt + θ) volt; i = Vm cos (ωt + θ – α) ampere.
i

1 k

+
v 50 mH 1 µF
-

Gambar 2.26 Rangkaian untuk latihan soal nomor 15)
