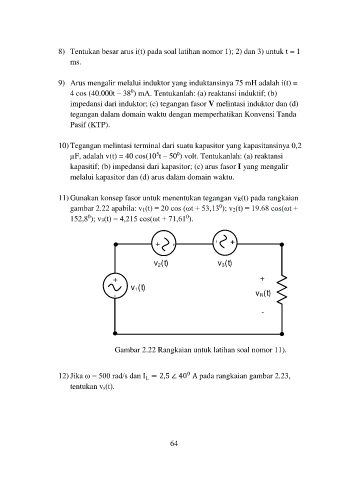

Page 157 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

8) Tentukan besar arus i(t) pada soal latihan nomor 1); 2) dan 3) untuk t = 1
ms.

9) Arus mengalir melalui induktor yang induktansinya 75 mH adalah i(t) =
0
4 cos (40.000t – 38 ) mA. Tentukanlah: (a) reaktansi induktif; (b)
impedansi dari induktor; (c) tegangan fasor V melintasi induktor dan (d)
tegangan dalam domain waktu dengan memperhatikan Konvensi Tanda
Pasif (KTP).

10) Tegangan melintasi terminal dari suatu kapasitor yang kapasitansinya 0,2
5
0
µF, adalah v(t) = 40 cos(10 t – 50 ) volt. Tentukanlah: (a) reaktansi
kapasitif; (b) impedansi dari kapasitor; (c) arus fasor I yang mengalir
melalui kapasitor dan (d) arus dalam domain waktu.

11) Gunakan konsep fasor untuk menentukan tegangan vR(t) pada rangkaian
0
gambar 2.22 apabila: v1(t) = 20 cos (ωt + 53,13 ); v2(t) = 19.68 cos(ωt +
0
0
152,8 ); v3(t) = 4,215 cos(ωt + 71,61 ).

-
+ - +

v 2(t) v 3(t)

+ +
v 1(t) v R(t)
-
-

Gambar 2.22 Rangkaian untuk latihan soal nomor 11).

0
12) Jika ω = 500 rad/s dan I = 2,5 ∠ 40 A pada rangkaian gambar 2.23,
L
tentukan vs(t).

64
