seri dengan kapasitor dengan kapasitansi C (kombinasi RLC seri), kemudian
dihubungkan dengan sumber tegangan sinusoida.
i

R

v s(t) = +
V m co s ωt volt - L

C

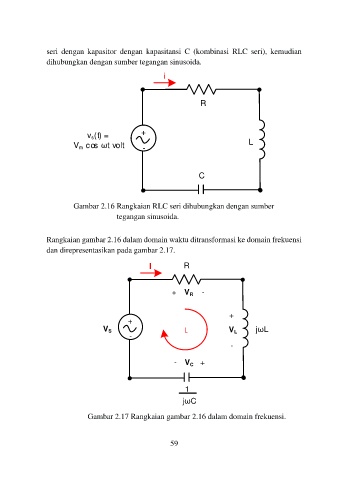

Gambar 2.16 Rangkaian RLC seri dihubungkan dengan sumber
tegangan sinusoida.

Rangkaian gambar 2.16 dalam domain waktu ditransformasi ke domain frekuensi
dan direpresentasikan pada gambar 2.17.
R
I

+ V R -

+
+
V S - L V L jωL
-

- V C +

1
jωC

Gambar 2.17 Rangkaian gambar 2.16 dalam domain frekuensi.
