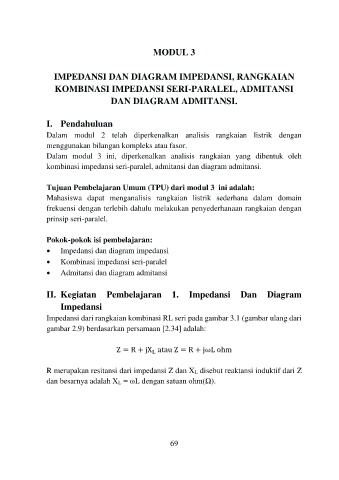

MODUL 3

IMPEDANSI DAN DIAGRAM IMPEDANSI, RANGKAIAN
KOMBINASI IMPEDANSI SERI-PARALEL, ADMITANSI
DAN DIAGRAM ADMITANSI.

I. Pendahuluan

Dalam modul 2 telah diperkenalkan analisis rangkaian listrik dengan
menggunakan bilangan kompleks atau fasor.
Dalam modul 3 ini, diperkenalkan analisis rangkaian yang dibentuk oleh
kombinasi impedansi seri-paralel, admitansi dan diagram admitansi.

Tujuan Pembelajaran Umum (TPU) dari modul 3 ini adalah:
Mahasiswa dapat menganalisis rangkaian listrik sederhana dalam domain
frekuensi dengan terlebih dahulu melakukan penyederhanaan rangkaian dengan
prinsip seri-paralel.

Pokok-pokok isi pembelajaran:
 Impedansi dan diagram impedansi
 Kombinasi impedansi seri-paralel
 Admitansi dan diagram admitansi

II. Kegiatan Pembelajaran 1. Impedansi Dan Diagram
Impedansi

Impedansi dari rangkaian kombinasi RL seri pada gambar 3.1 (gambar ulang dari
gambar 2.9) berdasarkan persamaan [2.34] adalah:

Z = R + jX atau Z = R + jωL ohm
L

R merupakan resitansi dari impedansi Z dan XL disebut reaktansi induktif dari Z
dan besarnya adalah XL = ωL dengan satuan ohm(Ω).
