tegak lurus merupakan tempat kedudukan dari bagian imajiner dari impedansi.
Hasil penjumlahan dari bagian riil dengan bagian imajiner adalah impedansi .

Z R

X L δ
C
C

δ X C
R Z
(a) (b)

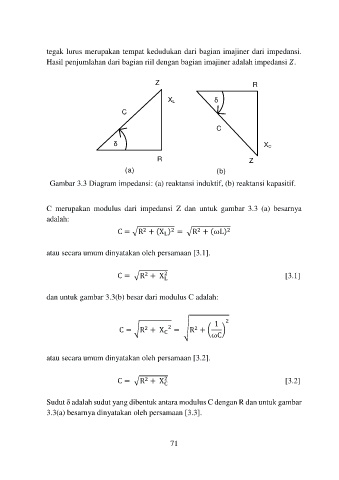

Gambar 3.3 Diagram impedansi: (a) reaktansi induktif, (b) reaktansi kapasitif.

C merupakan modulus dari impedansi Z dan untuk gambar 3.3 (a) besarnya
adalah:
C = √R + (X ) = √R + (ωL)
2
2
2
2
L

atau secara umum dinyatakan oleh persamaan [3.1].

C = √R + X [3.1]
2
2
L

dan untuk gambar 3.3(b) besar dari modulus C adalah:

1 2
√ 2
2
C = √R + X 2 = R + ( )
C
ωC

atau secara umum dinyatakan oleh persamaan [3.2].

2
2
C = √R + X [3.2]
C

Sudut δ adalah sudut yang dibentuk antara modulus C dengan R dan untuk gambar
3.3(a) besarnya dinyatakan oleh persamaan [3.3].
