R
I
+
V R -
+
V S + L V L jωL
-
-

Z

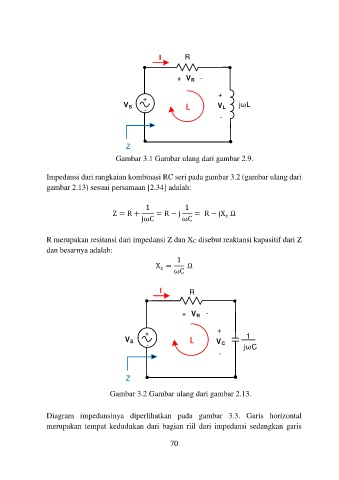

Gambar 3.1 Gambar ulang dari gambar 2.9.

Impedansi dari rangkaian kombinasi RC seri pada gambar 3.2 (gambar ulang dari
gambar 2.13) sesuai persamaan [2.34] adalah:

1 1
Z = R + = R − j = R − jX Ω
c
jωC ωC

R merupakan resitansi dari impedansi Z dan XC disebut reaktansi kapasitif dari Z
dan besarnya adalah:
1
X = Ω
c
ωC

I R

+ V R -

+ + 1
V S - L V C jωC
-

Z

Gambar 3.2 Gambar ulang dari gambar 2.13.

Diagram impedansinya diperlihatkan pada gambar 3.3. Garis horizontal
merupakan tempat kedudukan dari bagian riil dari impedansi sedangkan garis
