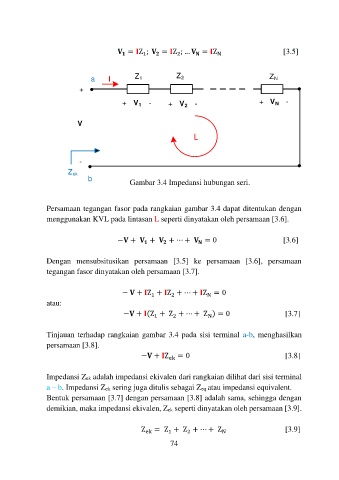

Page 167 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

= Z ; = Z ; … = Z [3.5]

N

2
1

Z 1 Z 2 Z N
a I
+
+ V 1 - + V 2 - + V N -

V
L

Z ek -
b Gambar 3.4 Impedansi hubungan seri.

Persamaan tegangan fasor pada rangkaian gambar 3.4 dapat ditentukan dengan
menggunakan KVL pada lintasan L seperti dinyatakan oleh persamaan [3.6].

− + + + ⋯ + = 0 [3.6]

Dengan mensubsitusikan persamaan [3.5] ke persamaan [3.6], persamaan
tegangan fasor dinyatakan oleh persamaan [3.7].

− + Z + Z + ⋯ + Z = 0
2
1
N
atau:
− + (Z + Z + ⋯ + Z ) = 0 [3.7]
N
2
1

Tinjauan terhadap rangkaian gambar 3.4 pada sisi terminal a-b, menghasilkan
persamaan [3.8].
− + Z ek = 0 [3.8]

Impedansi Zek adalah impedansi ekivalen dari rangkaian dilihat dari sisi terminal
a – b. Impedansi Zek sering juga ditulis sebagai Zeq atau impedansi equivalent.
Bentuk persamaan [3.7] dengan persamaan [3.8] adalah sama, sehingga dengan
demikian, maka impedansi ekivalen, Zek seperti dinyatakan oleh persamaan [3.9].

Z ek = Z + Z + ⋯ + Z [3.9]
1
2
N
