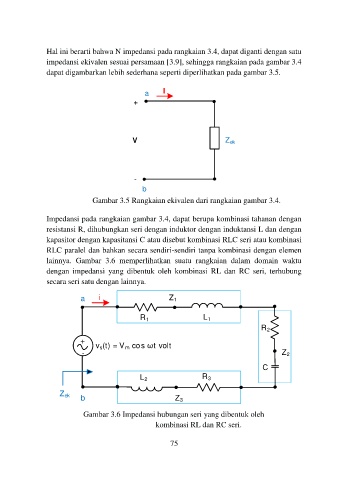

Hal ini berarti bahwa N impedansi pada rangkaian 3.4, dapat diganti dengan satu
impedansi ekivalen sesuai persamaan [3.9], sehingga rangkaian pada gambar 3.4
dapat digambarkan lebih sederhana seperti diperlihatkan pada gambar 3.5.
a I
+
V Z ek
-
b
Gambar 3.5 Rangkaian ekivalen dari rangkaian gambar 3.4.
Impedansi pada rangkaian gambar 3.4, dapat berupa kombinasi tahanan dengan
resistansi R, dihubungkan seri dengan induktor dengan induktansi L dan dengan
kapasitor dengan kapasitansi C atau disebut kombinasi RLC seri atau kombinasi
RLC paralel dan bahkan secara sendiri-sendiri tanpa kombinasi dengan elemen
lainnya. Gambar 3.6 memperlihatkan suatu rangkaian dalam domain waktu
dengan impedansi yang dibentuk oleh kombinasi RL dan RC seri, terhubung
secara seri satu dengan lainnya.
i
a Z 1
R 1 L 1
R 2
+ v s(t) = V m cos ωt volt
- Z 2
C
L 2 R 3
Z ek
b Z 3
Gambar 3.6 Impedansi hubungan seri yang dibentuk oleh
kombinasi RL dan RC seri.
