I

Z 1

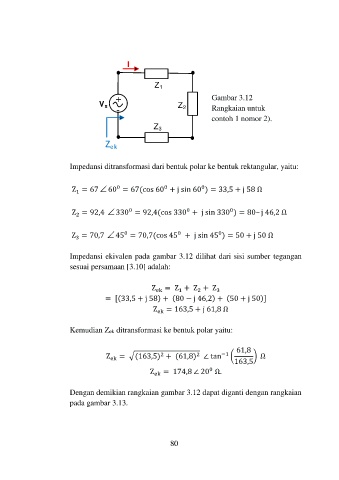

+ Gambar 3.12
V s Z 2 Rangkaian untuk
- contoh 1 nomor 2).

Z 3

Z ek

Impedansi ditransformasi dari bentuk polar ke bentuk rektangular, yaitu:

0
Z = 6760 = 67(cos 60 + j sin 60 ) = 33,5 + j 58 Ω
0
0
1

0
0
Z = 92,4 330 = 92,4(cos 330 + j sin 330 ) = 80– j 46,2 Ω
0
2

Z = 70,7 45 = 70,7(cos 45 + j sin 45 ) = 50 + j 50 Ω
0
0
0
3

Impedansi ekivalen pada gambar 3.12 dilihat dari sisi sumber tegangan
sesuai persamaan [3.10] adalah:

Z ek = Z + Z + Z
1
3
2
= [(33,5 + j 58) + (80 − j 46,2) + (50 + j 50)]
Z ek = 163,5 + j 61,8 Ω

Kemudian Zek ditransformasi ke bentuk polar yaitu:

61,8
2
2
Z = √(163,5) + (61,8) ∠ tan −1 ( ) Ω
ek
163,5
0
Z ek = 174,8 ∠ 20 Ω.

Dengan demikian rangkaian gambar 3.12 dapat diganti dengan rangkaian
pada gambar 3.13.

80
