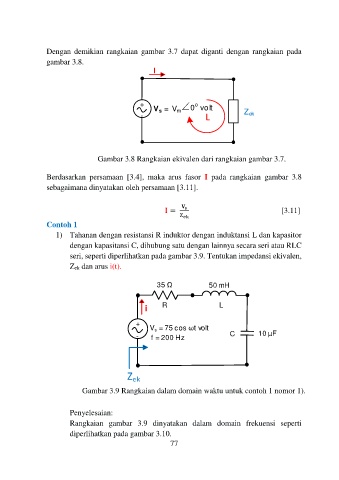

Dengan demikian rangkaian gambar 3.7 dapat diganti dengan rangkaian pada
gambar 3.8.
I

+ 0 volt
o
- V s = V m L Z ek

Gambar 3.8 Rangkaian ekivalen dari rangkaian gambar 3.7.

Berdasarkan persamaan [3.4], maka arus fasor I pada rangkaian gambar 3.8
sebagaimana dinyatakan oleh persamaan [3.11].

= [3.11]
Z ek
Contoh 1
1) Tahanan dengan resistansi R induktor dengan induktansi L dan kapasitor
dengan kapasitansi C, dihubung satu dengan lainnya secara seri atau RLC
seri, seperti diperlihatkan pada gambar 3.9. Tentukan impedansi ekivalen,
Zek dan arus i(t).

35 50 mH

i R L
+
V s = 75 cos ωt volt C 10 µF
- f = 200 Hz

Z
ek
Gambar 3.9 Rangkaian dalam domain waktu untuk contoh 1 nomor 1).

Penyelesaian:
Rangkaian gambar 3.9 dinyatakan dalam domain frekuensi seperti
diperlihatkan pada gambar 3.10.
77
