Page 190 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum
P. 190
a X y
2 mF 0,1 H
b

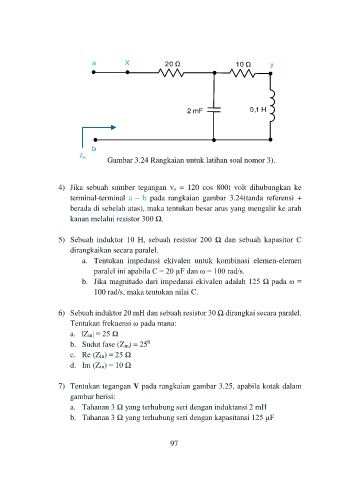

Z in Gambar 3.24 Rangkaian untuk latihan soal nomor 3).
4) Jika sebuah sumber tegangan vs = 120 cos 800t volt dihubungkan ke
terminal-terminal a – b pada rangkaian gambar 3.24(tanda referensi +
berada di sebelah atas), maka tentukan besar arus yang mengalir ke arah
kanan melalui resistor 300 Ω.
5) Sebuah induktor 10 H, sebuah resistor 200 Ω dan sebuah kapasitor C
dirangkaikan secara paralel.
a. Tentukan impedansi ekivalen untuk kombinasi elemen-elemen
paralel ini apabila C = 20 µF dan ω = 100 rad/s.
b. Jika magnitudo dari impedansi ekivalen adalah 125 Ω pada ω =
100 rad/s, maka tentukan nilai C.
6) Sebuah induktor 20 mH dan sebuah resistor 30 Ω dirangkai secara paralel.
Tentukan frekuensi ω pada mana:
a. |Zin| = 25 Ω
0
b. Sudut fase (Zin) = 25
c. Re (Zin) = 25 Ω
d. Im (Zin) = 10 Ω
7) Tentukan tegangan V pada rangkaian gambar 3.25, apabila kotak dalam
gambar berisi:
a. Tahanan 3 Ω yang terhubung seri dengan induktansi 2 mH
b. Tahanan 3 Ω yang terhubung seri dengan kapasitansi 125 µF
97
