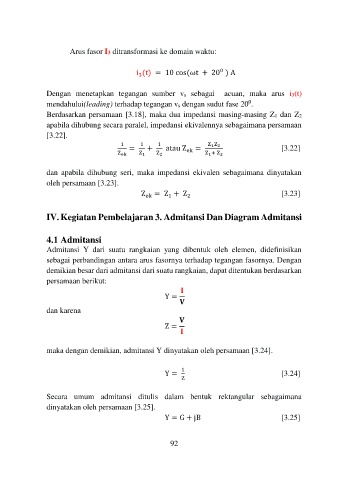

Arus fasor I3 ditransformasi ke domain waktu:

i (t) = 10 cos(ωt + 20 ) A
0
3

Dengan menetapkan tegangan sumber vs sebagai acuan, maka arus i3(t)
0
mendahului(leading) terhadap tegangan vs dengan sudut fase 20 .
Berdasarkan persamaan [3.18], maka dua impedansi masing-masing Z1 dan Z2
apabila dihubung secara paralel, impedansi ekivalennya sebagaimana persamaan
[3.22].
1 1 1 Z 1 Z 2
= + atau Z ek = [3.22]
Z ek Z 1 Z 2 Z 1 + Z 2

dan apabila dihubung seri, maka impedansi ekivalen sebagaimana dinyatakan
oleh persamaan [3.23].
Z ek = Z + Z [3.23]
1
2

IV. Kegiatan Pembelajaran 3. Admitansi Dan Diagram Admitansi

4.1 Admitansi
Admitansi Y dari suatu rangkaian yang dibentuk oleh elemen, didefinisikan
sebagai perbandingan antara arus fasornya terhadap tegangan fasornya. Dengan
demikian besar dari admitansi dari suatu rangkaian, dapat ditentukan berdasarkan
persamaan berikut:

Y =

dan karena

Z =

maka dengan demikian, admitansi Y dinyatakan oleh persamaan [3.24].

1
Y = [3.24]
Z

Secara umum admitansi ditulis dalam bentuk rektangular sebagaimana
dinyatakan oleh persamaan [3.25].
Y = G + jB [3.25]

92
