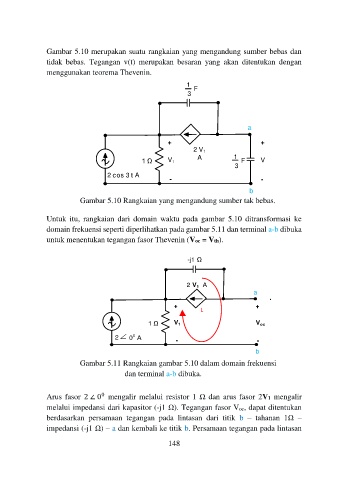

Gambar 5.10 merupakan suatu rangkaian yang mengandung sumber bebas dan
tidak bebas. Tegangan v(t) merupakan besaran yang akan ditentukan dengan
menggunakan teorema Thevenin.
1
3 F
a
+ +
2 V 1
A 1 F V
V 1 3
2 cos 3 t A - -
b
Gambar 5.10 Rangkaian yang mengandung sumber tak bebas.
Untuk itu, rangkaian dari domain waktu pada gambar 5.10 ditransformasi ke
domain frekuensi seperti diperlihatkan pada gambar 5.11 dan terminal a-b dibuka
untuk menentukan tegangan fasor Thevenin (Voc = Vth).
-j1
2 V 1 A
a
+ +
V 1 V oc
0
2 0 A -
-
b
Gambar 5.11 Rangkaian gambar 5.10 dalam domain frekuensi
dan terminal a-b dibuka.
0
Arus fasor 2 ∠ 0 mengalir melalui resistor 1 Ω dan arus fasor 2V1 mengalir
melalui impedansi dari kapasitor (-j1 Ω). Tegangan fasor Voc, dapat ditentukan
berdasarkan persamaan tegangan pada lintasan dari titik b – tahanan 1Ω –
impedansi (-j1 Ω) – a dan kembali ke titik b. Persamaan tegangan pada lintasan
