Apabila frekuensi dari sumber diatur sedemikian rupa dalam keadaan L dan C
konstan, maka pada frekuensi tertentu, nilai imajiner dari admitansi rangkaian
sebagaimana persamaan [9.27], akan sama dengan nol.

I A I x B
+
I R I L I C

V + V R L C
-
Sumber
-

(a)
Im

0
I C = ωCV 90 A

V
0
I R = I = 0 A
R
Re
0 V

I L = V -90 A
0
ωL
(b)

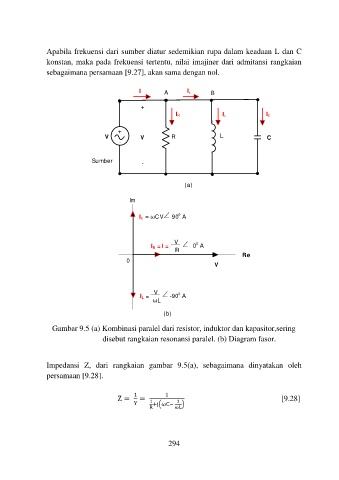

Gambar 9.5 (a) Kombinasi paralel dari resistor, induktor dan kapasitor,sering
disebut rangkaian resonansi paralel. (b) Diagram fasor.

Impedansi Z, dari rangkaian gambar 9.5(a), sebagaimana dinyatakan oleh
persamaan [9.28].

1 1
Z = = 1 1 [9.28]
Y +j(ωC− )
R ωL
