0
φ = cos −1 (0,8) = 36,9

Impedansi pada setiap fase dapat ditentukan sebagai berikut:

V 300
0
0
0
Z pΔ = p ∠ 36,9 = ∠ 36,9 = 179,64 ∠ 36,9 Ω
I p 1,67
Contoh 3

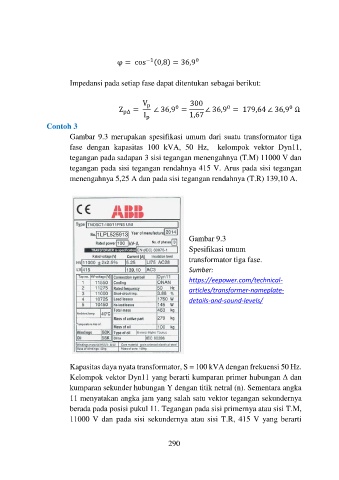

Gambar 9.3 merupakan spesifikasi umum dari suatu transformator tiga
fase dengan kapasitas 100 kVA, 50 Hz, kelompok vektor Dyn11,
tegangan pada sadapan 3 sisi tegangan menengahnya (T.M) 11000 V dan
tegangan pada sisi tegangan rendahnya 415 V. Arus pada sisi tegangan
menengahnya 5,25 A dan pada sisi tegangan rendahnya (T.R) 139,10 A.

Gambar 9.3

Spesifikasi umum

transformator tiga fase.

Sumber:

https://eepower.com/technical-

articles/transformer-nameplate-

details-and-sound-levels/

Kapasitas daya nyata transformator, S = 100 kVA dengan frekuensi 50 Hz.
Kelompok vektor Dyn11 yang berarti kumparan primer hubungan Δ dan
kumparan sekunder hubungan Y dengan titik netral (n). Sementara angka
11 menyatakan angka jam yang salah satu vektor tegangan sekundernya
berada pada posisi pukul 11. Tegangan pada sisi primernya atau sisi T.M,
11000 V dan pada sisi sekundernya atau sisi T.R, 415 V yang berarti
