d. Impedansi transformator dilihat dari terminal a-b.
e. Arus fasor primer I1 dan arus fasor sekunder I2.
f. Tegangan fasor V2 dan V1.
g. Daya rata-rata yang dipasok ke beban.
h. Daya yang dipasok ke transformator.
i. Efisiensi transformator.
j. Tentukan impedansi dilihat dari sisi terminal a – b.

primer sekunder
j1200
I 1 j100
a c

Z s + +
I 2
+
0
300 0 V rms
V s j3600 j1600 -j2500
V 1 V 2
-
- -
b transformator linier d

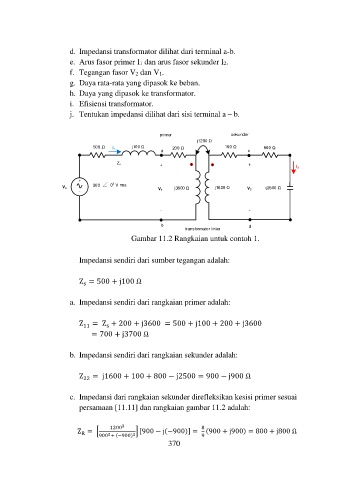

Gambar 11.2 Rangkaian untuk contoh 1.

Impedansi sendiri dari sumber tegangan adalah:

Z = 500 + j100 Ω
s

a. Impedansi sendiri dari rangkaian primer adalah:

Z 11 = Z + 200 + j3600 = 500 + j100 + 200 + j3600
s
= 700 + j3700 Ω

b. Impedansi sendiri dari rangkaian sekunder adalah:

Z 22 = j1600 + 100 + 800 − j2500 = 900 − j900 Ω

c. Impedansi dari rangkaian sekunder direfleksikan kesisi primer sesuai
persamaan [11.11] dan rangkaian gambar 11.2 adalah:

2
8
1200
Z = [ 900 + (−900) 2 ] [900 − j(−900)] = (900 + j900) = 800 + j800 Ω
R
2
9
370
