Grafik Komunikasi Teknikal | Tingkatan 4
Langkah 1 Langkah 2

Bina rangka berpandukan pusat bulatan pada Bina butiran pada satah hadapan.
satah hadapan dan unjurkan pada paksi surut.

Langkah 3 Langkah 4

Sambungkan garisan unjuran dan lengkapkan. Lukis dan hitamkan garisan objek.

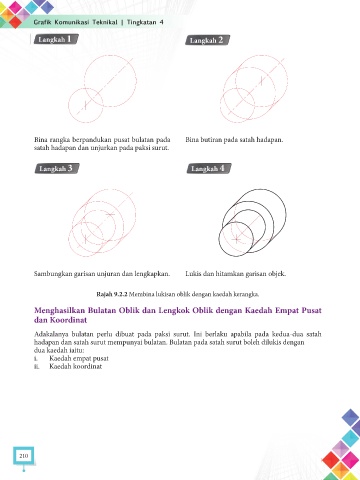

Rajah 9.2.2 Membina lukisan oblik dengan kaedah kerangka.
Menghasilkan Bulatan Oblik dan Lengkok Oblik dengan Kaedah Empat Pusat
dan Koordinat

Adakalanya bulatan perlu dibuat pada paksi surut. Ini berlaku apabila pada kedua-dua satah
hadapan dan satah surut mempunyai bulatan. Bulatan pada satah surut boleh dilukis dengan
dua kaedah iaitu:
i. Kaedah empat pusat
ii. Kaedah koordinat
